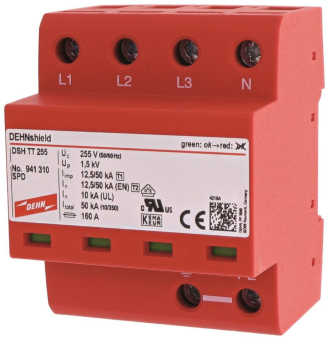

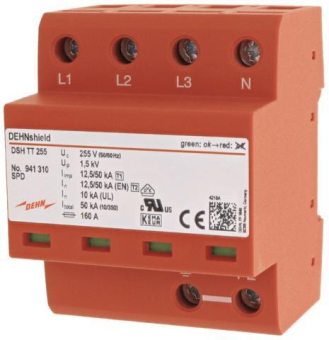

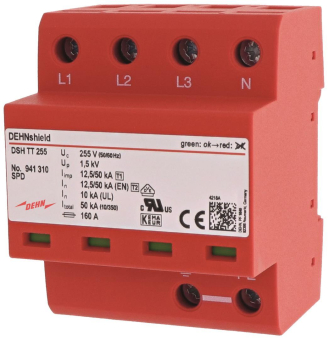

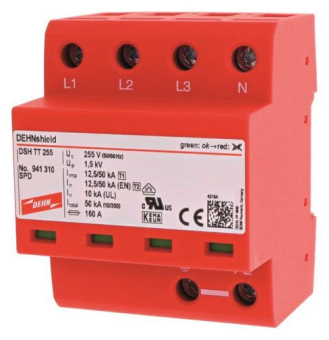

DEHN Anschlussfertiger Basis- DSH TT 255
Kombi-Ableiter für TT-und TN-S-Systeme
.jpg){kind=icon}
Artikel
3672518
Lieferanten Typ
DSH TT 255
Lieferanten Artikel
941310
Beschreibung
Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter
DEHNshield TT DSH TT 255

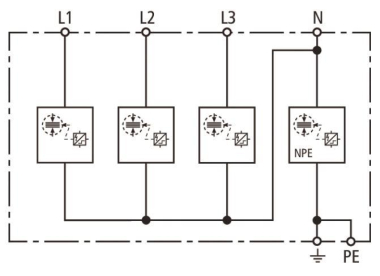

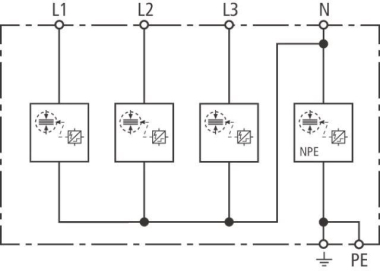

für TT- und TN-S-Systeme (Schaltungsvariante "3+1")
Nennspannung AC (UN) 230/400 V
Höchste Dauerspannung AC (UC) 255 V
Blitzstoßstrom (10/350) (L+N-PE) (Itotal) 50 kA
Nennableitstoßstrom (8/20) (In) 12,5/50 kA

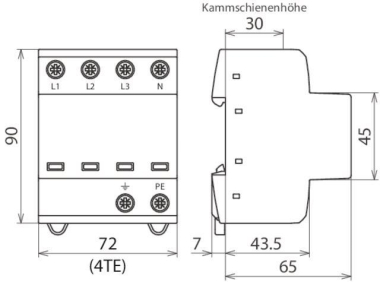

Einbaumaße 4 TE, DIN 43880
Artikeleigenschaften
Zolltarif-Nr.
85363090
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
11890845
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Polzahl
4
Blitzstoßstrom (10/350 µs)
50 kA
Höchste Dauerspannung AC
255 V
Nennspannung AC
230 V
Schutzpegel L-N
1,5 kV
Schutzpegel N-PE
1,5 kV
Folgestromlöschfähigkeit
25 kA
Spezifische Energie (W/R)
625 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
100 A
Montageart
Hutschiene TH35
Baugröße
4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
25 qmm
Fernsignalisierung
Signalisierung am Gerät
optisch
Prüfklasse
Typ 1 und 2
Integrierte Vorsicherung
Energetisch koordinierte Schutzwirkung zum Endgerät
Spannungsschaltende Funkenstreckentechnologie
Überstromgeschützter Spannungsabgriff
Schutzart (IP)
IP20
