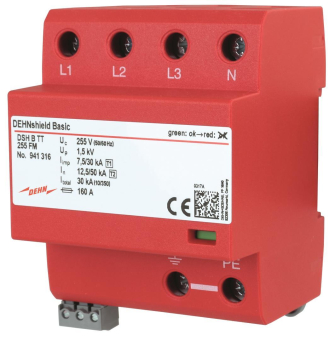

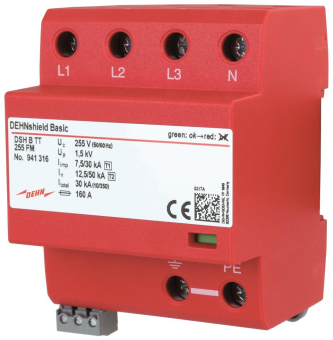

DEHN Kombi-Ableiter DSH B TT 255 FM
TT 255 FM Anwendungsoptimiert
.jpg){kind=icon}
Artikel
5187566
Lieferanten Typ
DSH B TT 255 FM
Lieferanten Artikel
941316
Beschreibung

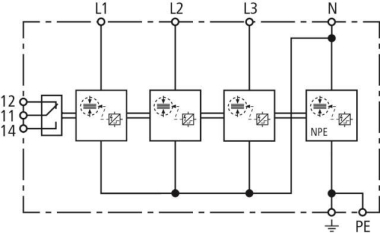

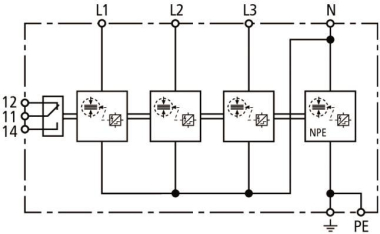

Kombi-Ableiter für TT- und TN-S-Systeme (3+1-Schaltung), mit
potentialfreien Fernmeldekontakt DEHNshield DSH B TT 225 FM
· Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
· Platzsparende Funkenstreckentechnologie mit nur 1 TE/Pol ermöglicht kompakte Ausführung
· Erfüllt die Mindestanforderungen nach der DIN VDE 0100-534 für das Nennableitvermögen In sowie das Blitzstromableitvermögen Iimp bei Freileitungseinspeisungen
SPD nach EN 61643-11 / ... IEC 61643-11 Typ1 + Typ 2/Class I + Class II
Höchste Dauerspannung AC (Uc) 255 V (50/60 Hz)
Blitzstoßstrom (10/350 µs) (L1+L2+L3+PEN) (Itotal) 30 kA
Blitzstoßstrom (10/350 µs) (L-PEN) (Ilimp) 7,5/30 kA
Schutzpegel (L-N/(N-PE), (Up) ≤ 1,5/ ≤ 1,5 kV
Zulassungen VDE
Artikeleigenschaften
Zolltarif-Nr.
85363090
Reach
2023-11-23 - Ja
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
11890845
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Polzahl
4
Blitzstoßstrom (10/350 µs)
30 kA
Höchste Dauerspannung AC
255 V
Nennspannung AC
230 V
Schutzpegel L-N
1,5 kV
Schutzpegel N-PE
1,5 kV
Folgestromlöschfähigkeit
25 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
100 A
Montageart
Hutschiene TH35

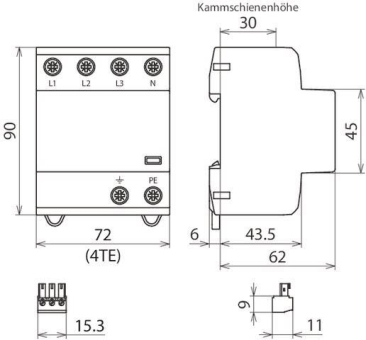

Baugröße
4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
25 qmm
Fernsignalisierung
Signalisierung am Gerät
optisch
Prüfklasse
Typ 1 und 2
Integrierte Vorsicherung
Energetisch koordinierte Schutzwirkung zum Endgerät
Spannungsschaltende Funkenstreckentechnologie
Überstromgeschützter Spannungsabgriff
Schutzart (IP)
IP20
