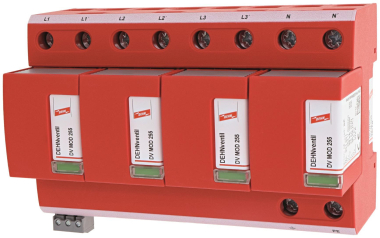

DEHN Kombi-Ableiter 951405

Modular Dehnventil DV M TNS 255 FM

Artikel
2328944
Lieferanten Typ
DV M TNS 255 FM
Lieferanten Artikel
951405
Ersatzartikelnummer

Beschreibung

DEHNventil® modular
Mehrpoliger, modularer Kombi-Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen im Industrie- und Wohnbereich vor Schalt- und
Blitz-Überspannungen.
Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A - 2.
Ableiter Typ 1 nach EN 61643-11
- Anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen
- Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
- Ausschaltselektiv zu 20 A gL/gG - Sicherungen bis 50 kAeff Kurzschlussstrom
- Ableitvermögen bis 100 kA (10/350)
- Ermöglicht Endgeräteschutz
- Funktions-/Defektanzeige durch Markierung im Sichtfenster
- Einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste
- Als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich

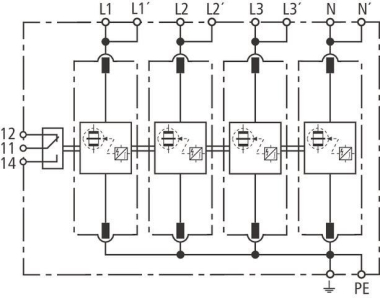

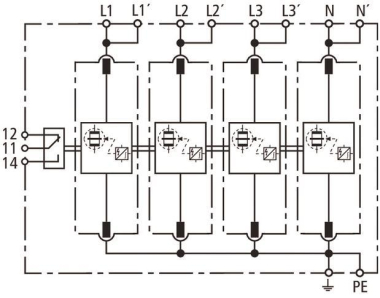

DEHNventil M TNS (FM)
komplette Schaltung für TN-S-Systeme
mit 230/400 V/50 Hz - Nennspannung
Höchste Dauerspannung ac: 255 V

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85363090
Reach
2023-11-23 - Ja
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
11890845
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Polzahl
4
Blitzstoßstrom (10/350 µs)
100 kA
Höchste Dauerspannung AC
264 V
Nennspannung AC
230 V
Schutzpegel L-PE
1,5 kV
Schutzpegel N-PE
1,5 kV
Folgestromlöschfähigkeit
50 kA
Spezifische Energie (W/R)
2500 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
125 A
Montageart
Hutschiene TH35

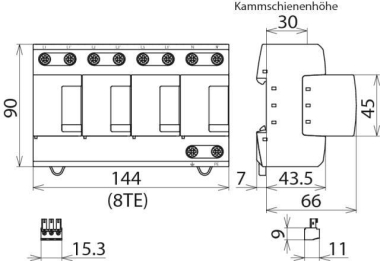

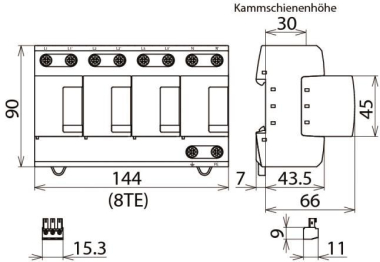

Baugröße
8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
50 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
35 qmm
Fernsignalisierung
Signalisierung am Gerät
optisch
Prüfklasse
Typ 1 und 2
Integrierte Vorsicherung
Energetisch koordinierte Schutzwirkung zum Endgerät
Spannungsschaltende Funkenstreckentechnologie
Überstromgeschützter Spannungsabgriff
Schutzart (IP)
IP20
