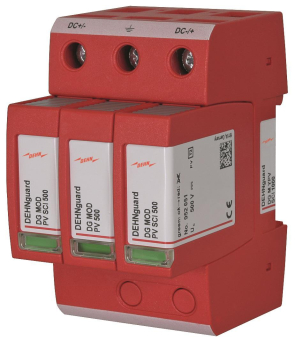

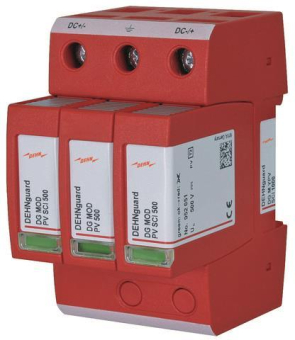

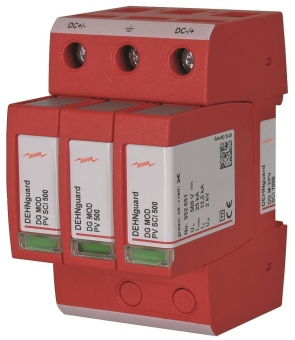

DEHN Überspannungs- DG M YPV SCI 1000
ableiter 952510
.jpg){kind=icon}
Beschreibung
DEHNguard® M YPV SCI...(FM)
Mehrpoliger, modularer Überspannungs-Ableiter Typ 2 mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen bis 1200 V
· Verdrahtungsfertige, modulare Kompletteinheit für Photovoltaik-Anlagen, bestehend aus Basisteil und gesteckten Schutzmodulen
· Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul verhindert Brandschäden infolge DC-Schaltlichtbögen

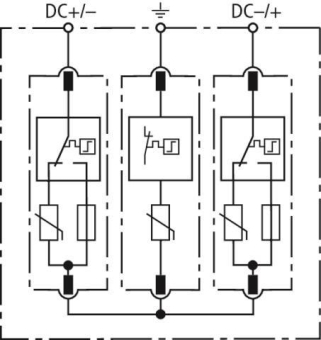

· Bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis
· Sicherer, lichtbogenfreier Schutzmodulwechsel durch integrierte Gleichstrom-Sicherung
· Einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712
· Als FM-Variante mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler)
Technische Daten
Höchste Dauerspannung dc (Umax dc) je nach Typ: 300 V, 500 V, 600 V
Maximaler Ableitstoßstrom (8/20) (DC+/DC-)--> PE (Imax) 25 le A
Betriebstemperaturbereich (Tu) -40 °C...+80 °C
Schutzart IP20

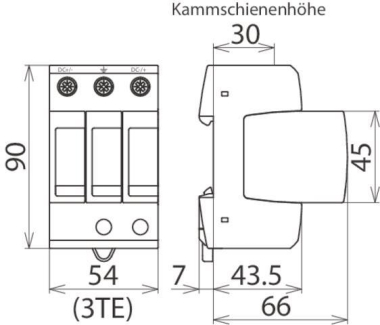

Einbaumaße 3 TE, DIN 43880
Modularer Überspannungs-Ableiter als Kompletteinheit für Photovoltaikanlagen
max. PV-Spannung je nach Typ: ≤ 600 V, ≤1000 V, ≤ 1200 V
bis 600 V DC Art.-Nr. 952 511 (952 516)
bis 1000 V DC Art.-Nr. 952 510 (952 515)
bis 1200 V DC Art.-Nr. 952 512 (952 517)
Nennableitstrom (8/20): 12,5 kA
