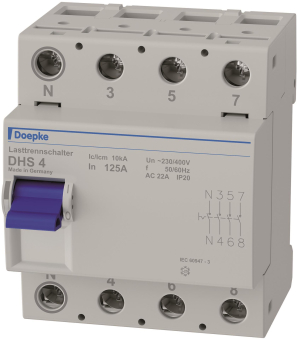

DOEP DHS4-125 Hauptschalter

Hauptschalter 125A DHS4-125

Artikel
1083571
Lieferanten Typ
DHS4-125
Lieferanten Artikel
09900004

Beschreibung

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Die DHS können durch einen Hilfs- bzw. Fehlersignalschalter erweitert werden, was die Anzeige und Weiterverarbeitung des Schaltzustands ermöglicht.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85365080
Reach
2025-07-21 - Ja
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
85624250
Ausführung als Hauptschalter
Ausführung als Wartungs-/Reparaturschalter
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung
Ausführung als Wendeschalter
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
400 V
Bemessungsbetriebsspannung
230 - 400 V
Bemessungsdauerstrom Iu
125 A
Bemessungsdauerstrom bei AC-21, 400 V
125 A
Bemessungskurzzeitstromfestigkeit Icw
10 kA
Schaltleistung bei 400 V
58,9 kW
Bedingter Bemessungskurzschlussstrom Iq
10 kA
Polzahl
4
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Bodenmontage
Geeignet für Frontbefestigung 4-Loch
Geeignet für Frontbefestigung Zentral
Geeignet für Verteilereinbau
Geeignet für Zwischenbau
Farbe des Betätigungselements
sonstige
Ausführung des Betätigungselements
Kipphebel
Verriegelbar
Werkstoff des Gehäuses
Kunststoff
Gehäusefarbe
grau
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
Schutzart (IP), frontseitig
IP20
Schutzart (NEMA)
1
Breite
72 mm
Höhe
85 mm
Tiefe
75 mm
Breite in Teilungseinheiten
4
