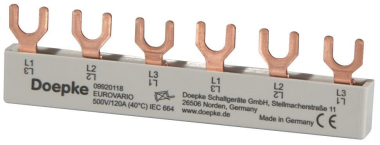

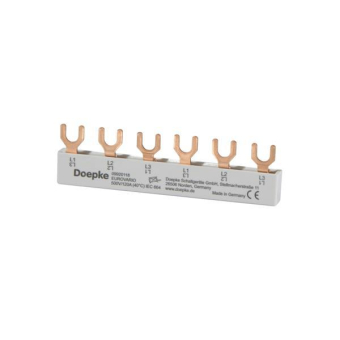

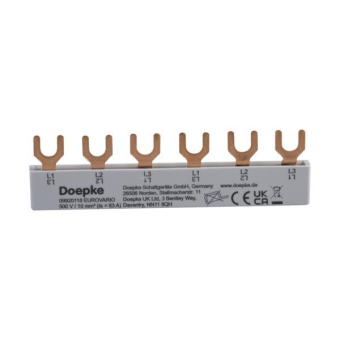

DOEP Phasenschiene EV-S G 3.6.120

LS 10qmm Gabel 3-pol 6TE 120A

Artikel
1084079
Lieferanten Typ
EV-S G 3.6.120
Lieferanten Artikel
09920118

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen; große Variantenvielfalt; hohe Zeitersparnis bei der Verdrahtung; Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85369095
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
85624250
Anzahl der Phasen
3
Polzahl
3
Geeignet für Anzahl Geräte
6
Teilungsmaß
17,8 mm
Querschnitt
10 qmm

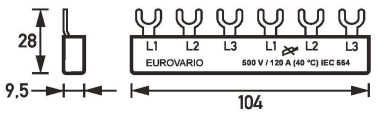

Länge
104 mm
Zuschneidbar
Breite in Teilungseinheiten
6
Bemessungsdauerstrom Iu
63 A
Ausführung des elektrischen Anschlusses
Gabel
Isoliert
Bemessungsstoßspannung
4,5 kV
Bedingter Bemessungskurzschlussstrom Iq
15 kA
Max. Bemessungsbetriebsspannung Ue
500 V
Bemessungskurzzeitstromfestigkeit Icw
15 kA
Geeignet für Geräte mit N-Leiter
Geeignet für Geräte mit Hilfsschalter
Farbe
grau
