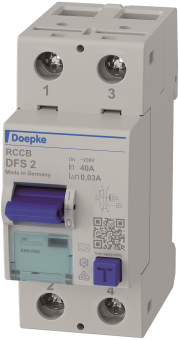

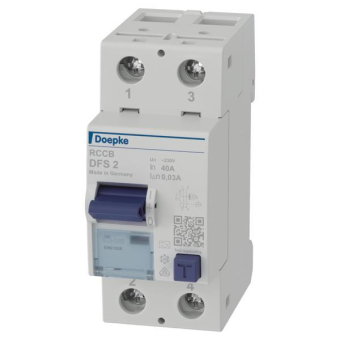

DOEP Fi-Schutzschalter DFS2-040-2/0,03-A

**

Artikel
1083049
Lieferanten Typ
DFS2 040-2/0,03-A
Lieferanten Artikel
09134601

Beschreibung

DFS 2 040-2/0,03-A
puls- und wechselstromsensitiv Typ A

Funktion

Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geräte der Baureihe DFS 2 sind kompakte zweipolige Fehlerstromschutzschalter für einphasige Netze. In der Standardausführung belegen sie nur zwei Teilungseinheiten. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausführung - bis zu 125 A verfügbar. Alle Geräte sind in der Ausführung "HD" erhältlich, die sich besonders für den Einsatz in rauen Umgebungen (Tunnel, Schwimmbäder etc.) eignet. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. Schalter mit der Fehlerstromcharakteristik A ermöglichen die netzspannungsunabhängige Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. Eventuell vorhandene Zusatzfunktionen sind ggf. spannungsabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

Eigenschaften
netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", , Neutralleiter in Standardausführung links, bei jedem vierpoligen Gerät wahlweise N rechts ohne Mehrpreis lieferbar

Montageart
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig

Einsatzgebiete
Stromversorgungen von Wohn- u. Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

Zubehör
KA-DFS 2, DHi 11, WES, BS DLS/DFS

Technische Daten:
Baureihe: DFS 2 A
Polzahl: 2
Fehlerstromtyp: A
Bemessungsstrom (AC): 40 A
Bemessungsfehlerstrom: 0,03 A
kurzzeitverzögert: nein
selektiv: nein

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85363030
Reach
2024-01-25 - Ja
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
85624250
Polzahl
2
Bemessungsspannung
230 V
Bemessungsstrom
40 A
Bemessungsfehlerstrom
0,03 A
Bemessungsisolationsspannung Ui
400 V
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Verlustleistung
1,1 W
Montageart
DIN-Schiene
Fehlerstrom-Typ
A
Selektiver-Typ
Kurzzeitverzögerter Typ
Kurzschlussfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
0,25 kA
Spannungsart
AC
Mit Verriegelungsvorrichtung
Frequenz
50 Hz
Zusatzeinrichtungen möglich
Schutzart (IP)
IP20
Breite in Teilungseinheiten
2
Einbautiefe
69 mm
Umgebungstemperatur während des Betriebs
-25 - 40 °C
Verschmutzungsgrad
2
Anschließbarer Leiterquerschnitt mehrdrähtig
1.5 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig
1.5 - 50 qmm
RAL-Nummer (ähnlich)
7035
Explosionsgeschützt
