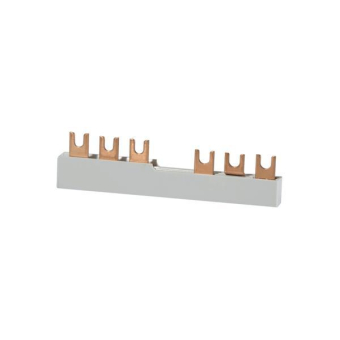

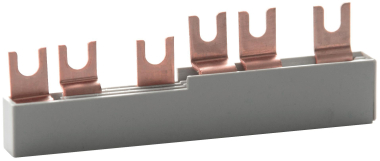

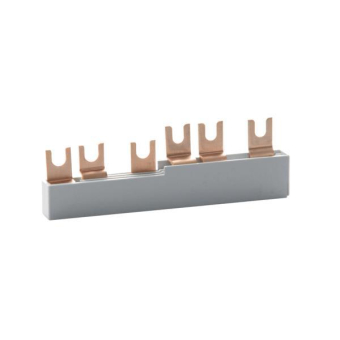

DOEP Phasenschiene oben EV-S EV-S G ANR

G ANR 09920128

Artikel
3226397
Lieferanten Typ
EV-S G ANR
Lieferanten Artikel
09920128

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die Schienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern und Leitungsschutzschaltern an der Oberseite der Geräte. Sie sind in Gabelbauform ausgeführt und in verschiedenen Varianten für Fehlerstromschutzschalter mit Neutralleiter links (ANL) oder rechts (ANR) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85369001
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
85624250
Anzahl der Phasen
3
Polzahl
3
Geeignet für Anzahl Geräte
4
Teilungsmaß
17,8 mm
Querschnitt
16 qmm

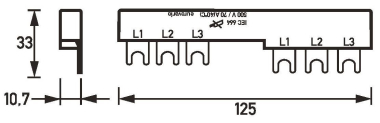

Länge
125 mm
Zuschneidbar
Breite in Teilungseinheiten
7
Bemessungsdauerstrom Iu
80 A
Ausführung des elektrischen Anschlusses
Gabel
Isoliert
Bemessungsstoßspannung
4,5 kV
Bedingter Bemessungskurzschlussstrom Iq
15 kA
Max. Bemessungsbetriebsspannung Ue
500 V
Bemessungskurzzeitstromfestigkeit Icw
12,5 kA
Geeignet für Geräte mit N-Leiter
Geeignet für Geräte mit Hilfsschalter
Farbe
grau
