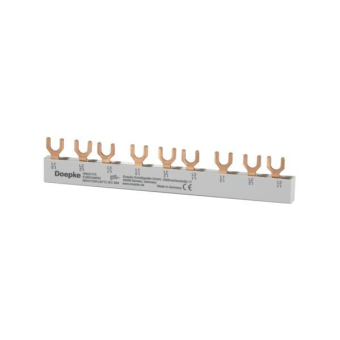

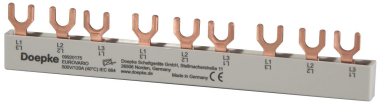

DOEP Phasenschiene EV-S G 3.9.120

FI/LS 10qmm Gabel 3-pol 9TE 120A

Hersteller:
Artikelnummer:
1084080
Lieferanten Typ:
EV-S G 3.9.120
Lieferanten Artikel Nr.:
09920175
Verpackungseinheit:
1 Stück
Verpackungsabmessung (L x B x H):
0,16m x 0,08m x 0,04m
Gewicht inkl. Verpackung:
0,06 kg

ARTIKELEIGENSCHAFTEN

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: - einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen - große Variantenvielfalt - kleine Bauform; - hohe Zeitersparnis bei der Verdrahtung Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB, MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.
Zolltarif-Nr.
85369095
Ursprungs-Land
DE
Anzahl der Phasen
3
Polzahl
3
Geeignet für Anzahl Geräte
9
Teilungsmaß
17.5 mm
Querschnitt
10 qmm
Länge
159 mm
Anzahl der Teilungseinheiten
9
Bemessungsdauerstrom Iu
120 A
Ausführung des elektrischen Anschlusses
Gabel
Isoliert
Ja
Bemessungsstoßspannung
4.5 kV
Bedingter Bemessungskurzschlussstrom Iq
15 kA
Max. Bemessungsbetriebsspannung Ue
690 V
Bemessungskurzzeitstromfestigkeit Icw
15 kA
Geeignet für Geräte mit N-Leiter
Nein
Geeignet für Geräte mit Hilfsschalter
Nein
