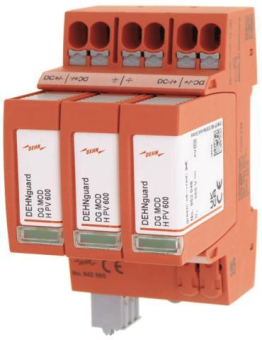

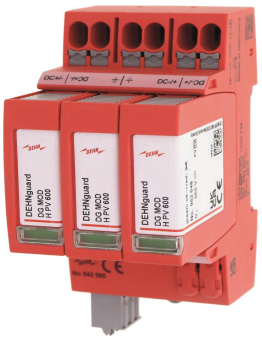

Mehrpoliger, modularer Überspannungs-Ableiter für PV-Anlagen
DEHNguard MP YPV ... FM mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler)
· Verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen, bestehend aus Basisteil und gesteckten Schutzmodulen

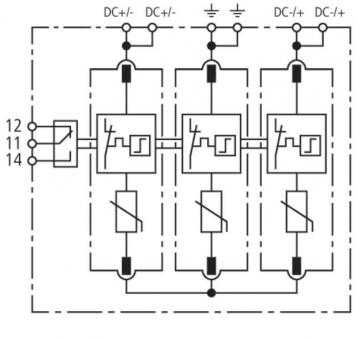

· Fehlerresistente Y-Schaltung mit drei Hochleistungs-Varistoren vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehler im Generatorstromkreis
· Geprüft nach EN 61643-31
· Hohe Überwachungs-Sicherheit durch Abtrennvorrichtung “Thermo-Dynamik-Control”
· Defektanzeige durch rote Markierung im Sichtfenster
· Einsetzbar gemäß IEC 60364-7-712 “Errichten von Photovoltaik-Versorgungssystemen”
Technische Daten
SPD nach EN 61643-31/... IEC 61643-31 Typ 2/Class II
Max. PV-Spannung (UCPV) 1170 V
Kurzschlussfestigkeit (ISCPV) 10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (In) 20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (Imax) 40 kA
Schutzpegel (U#P#) ≤ 4 kV
Zulassungen -
FM-Kontakte/Kontaktform Wechsler
