Beschreibung

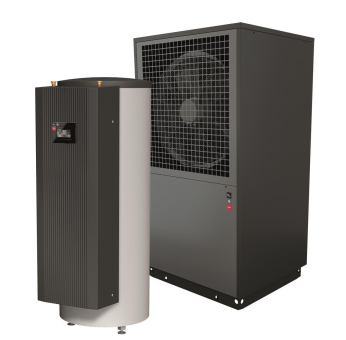

Wärmepumpe und Hydro-Tower HPL 9S-TUW/HPL 12S-TUW/HPL 18S-TUW
Heizpaket bestehend aus Hocheffizienz Luft/Wasser-Wärmepumpe für Außenaufstellung und Hydro-Tower mit integriertem Wärmepumpenmanager.
Wärmepumpe
· Einfacher hydraulischer Anschluss durch beiliegendes flexibles Verbindungsset (VS 32-220)
· Besonders leise durch schalloptimiertes Gehäuse und schallentkoppelten Verdichterraum
· Hohe Effizienz durch Hochleistungsverdampfer, EC-Ventilator und COP-Booster
· Integration von intelligenten Raumtemperaturreglern (Smart-RTC) ermöglichen eine weitere Steigerung der Anlageneffizienz
· Flexible Erweiterungsmöglichkeiten durch 2 Mischerausgänge für bivalenten Betrieb und/oder die Ansteuerung gemischter Heizkreise
Hydro-Tower
· Geringer Installationsaufwand durch stellflächenoptimierte Kombination aus Puffer- und Warmwasserspeicher
· Einfache Inbetriebnahme durch integrierten Wärmepumpenmanager und optimal aufeinander abgestimmte Hydraulikkomponenten · Bedarfsabhängige Heizungsunterstützung mittels umschaltbarer Rohrheizung (2/4/6 kW)
HWK 332 Econ
Hydro-Tower mit WPM EconPlus
Der Hydro-Tower mit integriertem Wärmepumpenmanager ermöglicht den schnellen und einfachen Anschluss einer außen aufgestellten Hocheffizienz-Luft/Wasser-Wärmepumpe an ein Heizsystem mit einem ungemischten Heizkreis. Die folgenden Komponenten sind platzsparend montiert und betriebsfertig verdrahtet:
· Umschaltbare Rohrheizung (2/4/6 kW) zur Heizungsunterstützung
· Pufferspeicher 100 l mit Einbaumöglichkeit für einen zusätzlichen Tauchheizkörper (bis CTHK 634)
· Warmwasserspeicher 300 l mit 3,2 m2 Rohrwärmetauscher und Flanschheizung 1,5 kW zur thermischen Desinfektion
· Elektronisch geregelte Umwälzpumpe fertig verdrahtet für einen ungemischten Heizkreis (Verbraucherkreis)
· Zusatzumwälzpumpe für den Erzeugerkreis und Warmwasserladepumpe
· Die hydraulische Entkopplung von Erzeuger- und Verbraucherkreis erfolgt über zwei differenzdrucklose Verteiler (Bypassleitungen), die jeweils mit einem Rückschlagventil ausgerüstet sind.
Zur Reduzierung der Laufzeiten wird die ungeregelte Zusatzumwälzpumpe im Erzeugerkreis nur bei laufendem Verdichter und bei Frostgefahr betrieben. Die gleichmäßige Durchströmung des Reihen-Pufferspeichers verlängert die Laufzeiten des Verdichters und sichert den geforderten Heizwasserdurchsatz in allen Betriebssituationen. Zugang für Servicearbeiten von vorn, kein seitlicher Mindestabstand erforderlich. Links- und rechtsseitige Wandaufstellung möglich.
Technische Daten HPL 9S-TUW HPL 12S-TUW HPL 18S-TUW
Vorlauftemperatur max.: 60 °C
Untere Einsatzgrenze Wärmequelle (Heizbetrieb)/
Obere Einsatzgrenze Wärmequelle (Heizbetrieb): -22 bis 35 °C
Heizleistung A-7/W35/COP A-7/W35*: 5,5 kW/3,3 7,3 kW/3,2 5,6 kW/3,3
Heizleistung max. A-7/W35/COP A-7/W35*: 5,5kW/3,3 7,2/3,2 10,6 kW/3,3
Heizleistung A2/W35/COP A2/W35*: 7,2 kW/4,3 9,5 kW/4,1 7,3 kW/4,3
Heizleistung max. A2/W35/COP A2/W35*: 7,2/4,3 9,5/4,1 12,3 kW/3,9
Heizleistung A7/W35/COP A7/W35*: 8,4 kW/4,9 11,3 kW/4,8 8,4 kW/5,0
Heizleistung A10/W35/COP A10/W35*: 8,9 kW/5,0 12,0 kW/5,1 8,8 kW/5,4
Schallleistungspegel: 53 dB (A) 54 dB (A) 54 dB (A)
Schalldruckpegel in 10 m: 25 dB (A) 26 dB (A) 26 dB (A)
Kältemittel/Kältemittelmenge: R410A/3,9 kg R410A/4,78 kg R410A/8,59 kg
Heizwasserdurchsatz max./Druckverlust: 1,5 m3/h/9700 Pa 1,9 m3/h/18500 Pa 3,4 m3/h/9900 Pa
Wärmequellendurchsatz (min.): 2700 m3/h 4700 m3/h 5500 m3/h
Anschluss-Spannung: 3/N/PE ~400 V, 50 Hz
Anlaufstrom: 21 A 19 A 21 A
Absicherung**: C 16 A
Abtauart: Kreislaufumkehr
Anschluss Heizung: 1 1/4 Zoll
*Heizleistung und Leistungszahl (COP) nach EN 14511
**Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!
