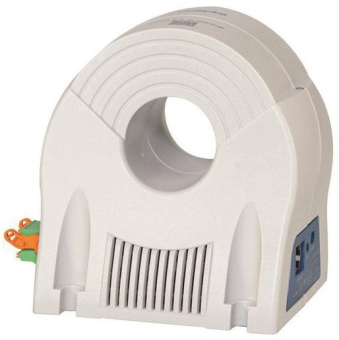

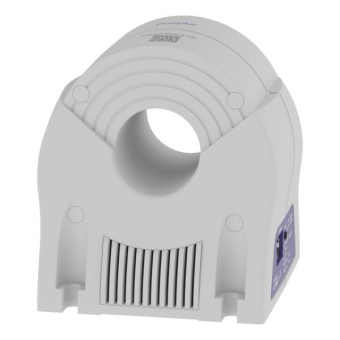

Doepke DCTR B-X Hz 035-PoE
Differenzstrommonitor Typ B Idn 09344937
Artikel
6015627
Lieferanten Typ
DCTR B-X Hz 035-PoE
Lieferanten Artikel
09344937
Beschreibung
Differenzstrommonitore DCTR Typ B-X Hz, PoE
erfassen die Höhe der aktuellen Ableit- und Fehlerströme und geben diese über Ethernet aus. Zur Konfiguration der auszuwertenden Frequenzbereiche und zur stufenlosen Einstellung der Ansprechschwellen für die Alarmrelais ist die Software DCTR-Manager notwendig. Versorgung 24 V DC über PoE oder Netzteil, zwei potenzialfreie Wechslerkontakte, Betriebszustandsanzeige durch LED, Erfassungsbereich von 0 Hz bis 100 kHz.
Artikeleigenschaften
Zolltarif-Nr.
90303370
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
85624250
Elektrische Ausführung des integrierten Wandlers
Differenzstromwandler
Mechanische Ausführung des integrierten Wandlers
Durchsteckstromwandler
Öffnungsdurchmesser
35 mm
Schnappbefestigung
Bemessungsstrom des überwachten Stromkreises
200 A
Bemessungsspannung des überwachten Stromkreises
690 V
Bemessungsfrequenz des überwachten Stromkreises fn
0 - 400 Hz
Bemessungsisolationsspannung Ui
700 V
Bemessungsstoßspannungsfestigkeit Uimp
8 kV
Überspannungskategorie
IV
Funktion
für Wechselstromnetze
Frequenzselektive Erfassung
Anzahl der Frequenzbereiche
8
Ansprechdifferenzstrom Idn DC
0.3 - 3 A
Ansprechdifferenzstrom Idn AC
0.3 - 0.3 A
Frequenzbereich Ansprechdifferenzstrom fidn Typ A
0 - 100000 Hz
Frequenzbereich Ansprechdifferenzstrom fidn Typ AC
0 - 100000 Hz
Frequenzbereich Ansprechdifferenzstrom fidn Typ B
0 - 100000 Hz
Betriebsart
Standalone
Betriebsspannung
24 V
Schnittstelle Ethernet
Power over Ethernet (PoE)
802.3 af (PoE)
Kommunikationsprotokoll
Modbus
Schnittstelle 4-20 mA
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Wechsler
1
Ausführung des elektrischen Anschlusses
Steckanschluss
Verschmutzungsgrad
2
Schutzart (IP)
IP20

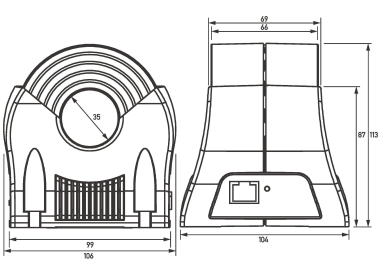

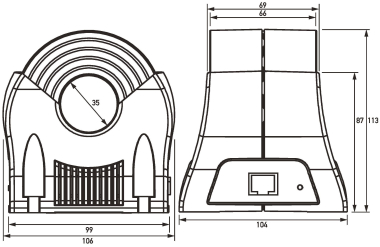

Breite
99 mm
Höhe
113 mm
Tiefe
104 mm
