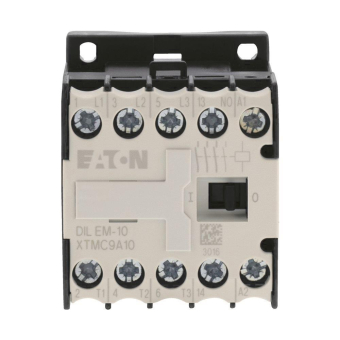

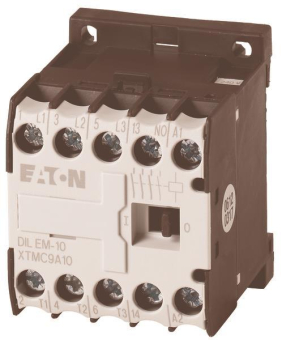

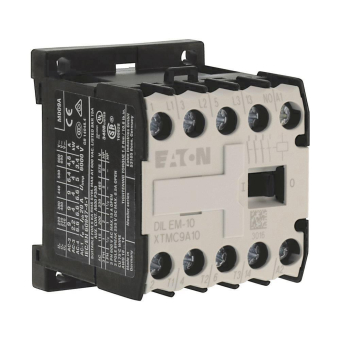

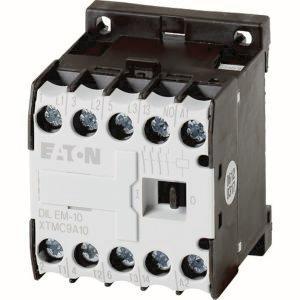

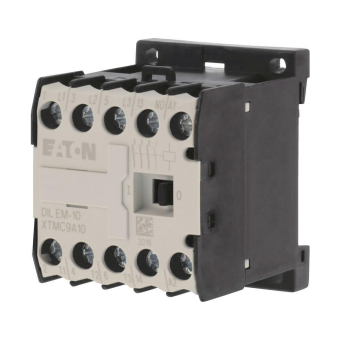

EATON DILEM-10 230V50Hz 240V60Hz 051786

Leistg. schütz 3p+1S 4kW 400V AC3 051786

Artikel
044050
Lieferanten Typ
DILEM-10(230V50HZ,24
Lieferanten Artikel
051786

Beschreibung

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: …DILEM, …DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Ursprungs-Land
DE
Bemessungssteuerspeisespannung AC 50 Hz
230 - 230 V
Bemessungssteuerspeisespannung AC 60 Hz
240 - 240 V
Bemessungssteuerspeisespannung DC
0 - 0 V
Spannungsart zur Betätigung
AC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Betriebsspannung AC 50 Hz
24 - 690 V
Betriebsspannung AC 60 Hz
24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
6,6 A
Bemessungsbetriebsleistung bei AC-4, 400 V
3 kW
Bemessungsbetriebsleistung NEMA
3,7 kW
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner
0
Geeignet für Reiheneinbau
Breite
45 mm
Höhe
58 mm
Tiefe
52 mm
