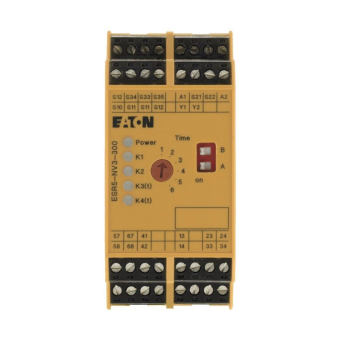

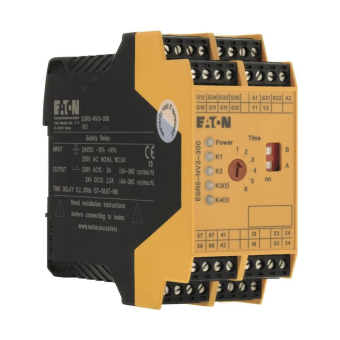

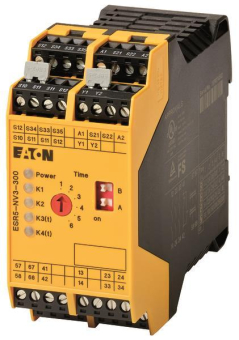

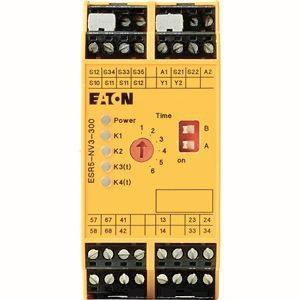

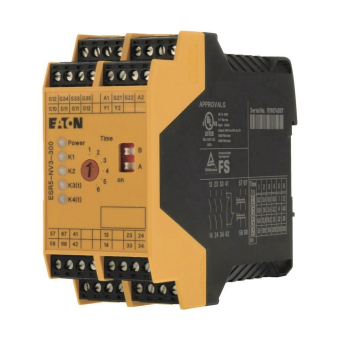

EATON ESR5-NV3-300 171858

Sicherheitsrelais 24VDC rückfallverz. 0-

Artikel
4205259
Lieferanten Typ
ESR5-NV3-300
Lieferanten Artikel
171858

Beschreibung

Sicherheitsrelais mit einstellbarer Rückfallverzögerung 0-300 Sek. zur Umsetzung der Grundfunktionen Not-Aus / Not-Halt / Schutztür / Lichtgitter,ein-oder zweikanaliger Betrieb,Versorgungsspannung 24VDC,2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 1), 1 Meldestrompfad,Berührungsschutz nach EN 50274 bei senkrechter Betätigung von vorne finger- und handrückensicher,geeignet für PL e, Kat. 4 nach EN ISO 13849-1 / SILCL3 nach IEC 62061 / SIL3 nur für High-Demand-Anforderungen,Schutzart IP20, Einbauort minimal IP54, TüV-geprüft,Bemessungsstoßspannung 4 kV / Basisisolierung (Sichere Trennung, verstärkte Isolierung und 6 kV zwischen den Freigabestrompfaden (13/14, 23/24, 33/34)und den restlichen Strompfaden und zwischen 13/14, 23/24, 33/34 untereinander.)

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
92318050
Ausführung
Grundgerät
Tragschienenmontage möglich
Mit abnehmbaren Klemmen
Ausführung des elektrischen Anschlusses
Schraubanschluss
Spannungsart der Versorgungsspannung
DC
Versorgungsspannung AC 50 Hz
0 - 0 V
Versorgungsspannung AC 60 Hz
0 - 0 V
Versorgungsspannung DC
24 - 24 V
Geeignet zur Überwachung von Positionsschaltern
Geeignet zur Überwachung von NOT-AUS-Kreisen
Geeignet zur Überwachung von Ventilen
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen
Geeignet zur Überwachung von taktilen Sensoren
Geeignet zur Überwachung von Magnetschaltern
Geeignet zur Überwachung von Näherungsschaltern
Auswertung der Eingänge
ein- und zweikanalig
Leistungsaufnahme
5,43 W
Mit Starteingang
Mit Mutingfunktion
Mit Rückführkreis
Rückfallverzögerung
0.2 - 300 s
Steuerspannungsart 1
DC
Steuerspannung 1
24 - 24 V
Steuerspannungsart 2
AC
Steuerspannung 2
24 - 24 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet
3
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet
2
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter
0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter
0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet
1
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet
0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter
0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter
0
Spannungsart der Betriebsspannung
DC
Betriebsspannung AC 50 Hz
0 - 0 V
Betriebsspannung AC 60 Hz
0 - 0 V
Betriebsspannung DC
24 - 24 V
Bemessungsschaltstrom
4 A
Sicherheitstyp nach IEC 61496-1
ohne
Stoppkategorie nach IEC 60204
0 + 1
Performance Level nach EN ISO 13849-1
Level e
SIL nach IEC 61508
3
Mit Zulassung für BG BIA
Mit Zulassung nach UL
Breite
45 mm
Höhe
99 mm
Tiefe
114,5 mm
Mit TÜV-Zulassung
