EATON P3-100/M4/SVB Hauptschalter 172818
100A Zw.bau 3p NOT-AUS-Fkt in 0-St.
.jpg){kind=icon}
Artikel
4197268
Lieferanten Typ
P3-100/M4/SVB
Lieferanten Artikel
172818
Beschreibung

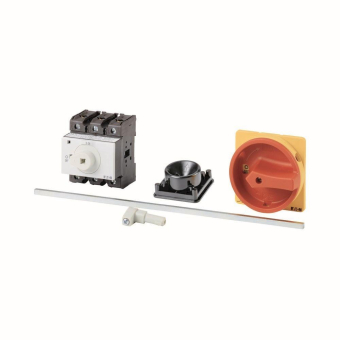

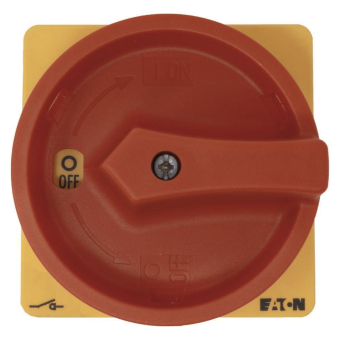

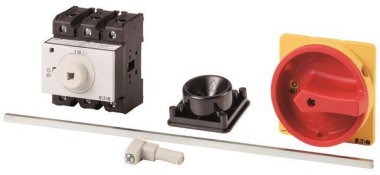

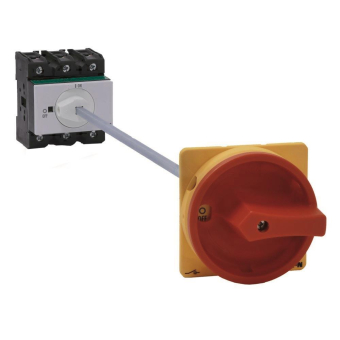

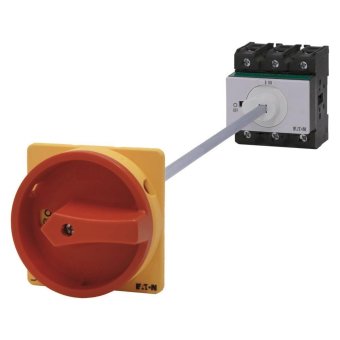

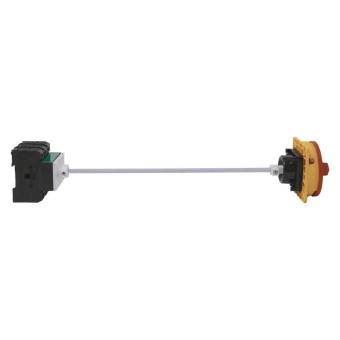

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweise: Griff zulässig nur in Verbindung mit Achse P1/P3-400 (172844)., Hinweis: mit Metallachse für Schaltschranktiefe 400 mm, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Zwischenbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Artikeleigenschaften
Zolltarif-Nr.
85365080
Ursprungs-Land
GB
Ausführung als Hauptschalter
Ausführung als Wartungs-/Reparaturschalter
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung
Ausführung als Wendeschalter
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
100 A
Bemessungsdauerstrom bei AC-23, 400 V
100 A
Bemessungsdauerstrom bei AC-21, 400 V
100 A
Bemessungsbetriebsleistung bei AC-3, 400 V
37 kW
Bemessungskurzzeitstromfestigkeit Icw
2 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Schaltleistung bei 400 V
55 kW
Bedingter Bemessungskurzschlussstrom Iq
80 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
Geeignet für Frontbefestigung 4-Loch
Geeignet für Frontbefestigung Zentral
Geeignet für Verteilereinbau
Geeignet für Zwischenbau
Farbe des Betätigungselements
rot
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Verriegelbar
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
12
Breite
95 mm
Höhe
88 mm
Tiefe
340 mm
