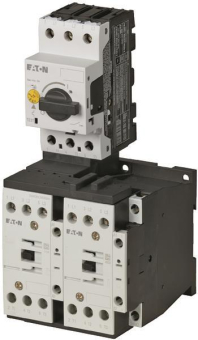

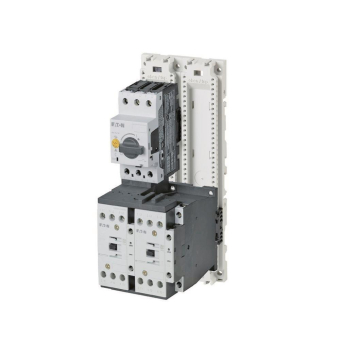

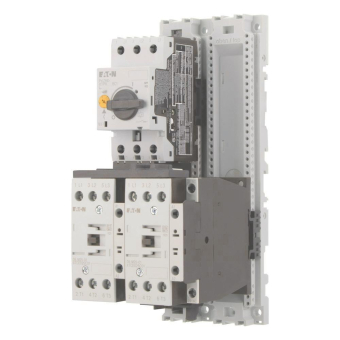

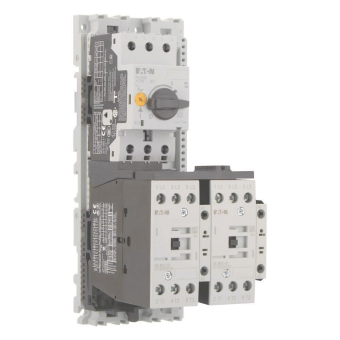

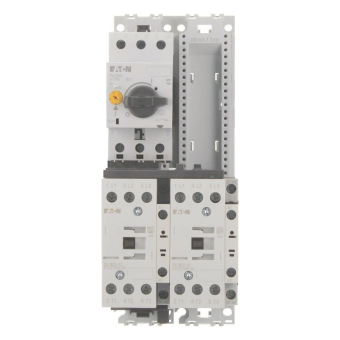

EATON MSC-R-25-M25 24VDC 283205

Wendestarter 3p 11kW 400V AC3 50kA

EATON MSC-R-25-M25 24VDC 283205

Wendestarter 3p 11kW 400V AC3 50kA

Artikel

1378197

Lieferanten Typ

MSC-R-25-M25(24VDC)

Lieferanten Artikel

283205

Beschreibung

Wendestarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 11 kW, Einstellbereich Überlastauslöser: Ir= 20 - 25 A, Koordinierung: Zuordnungsart ·1“, Zuordnungsart ·2“, Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: UL 508 (auf Anfrage), CSA C 22.2 No. 14 (auf Anfrage)

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85365080

Ursprungs-Land

WEEE-Land

WEEE-Nummer

92318050

Art des Motorstarters

Wendestarter

Mit Kurzschlussauslöser

Bemessungssteuerspeisespannung AC 50 Hz

0 - 0 V

Bemessungssteuerspeisespannung AC 60 Hz

0 - 0 V

Bemessungssteuerspeisespannung DC

24 - 24 V

Spannungsart zur Betätigung

Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig

5,5 kW

Bemessungsbetriebsleistung bei AC-3, 400 V

11 kW

Bemessungsleistung, 460 V, 60 Hz, 3-phasig

0 kW

Bemessungsleistung, 575 V, 60 Hz, 3-phasig

0 kW

Bemessungsbetriebsstrom Ie

21,7 A

Bemessungsbetriebsstrom bei AC-3, 400 V

25 A

Überlastauslöser Stromeinstellung

20 - 25 A

Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V

0 A

Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V

0 A

Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V

50000 A

Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V

50000 A

Leistungsaufnahme

0,9 W

Anzahl der Hilfskontakte als Schließer

Anzahl der Hilfskontakte als Öffner

Umgebungstemperatur, Obergrenze ohne Einschränkungen

55 °C

Temperaturkompensierter Überlastschutz

Auslöseklasse

CLASS 10 A

Anschlussart Hauptstromkreis

Schraubanschluss

Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis

Schraubanschluss

Anzahl der Befehlsstellen

Zuordnungsart nach IEC 60947-4-3

Klasse 2

Anzahl der Leuchtmelder

Schutzart (IP)

IP00

Schutzart (NEMA)

sonstige

Breite

90 mm

Höhe

123,4 mm

Tiefe

228 mm

ETIM-Klasse

Motorstarter/Motorstarterkombination
