EATON NZMN3-ME220-SVE 168483

Leistungsschalter 3p 220A Steckeinsatz

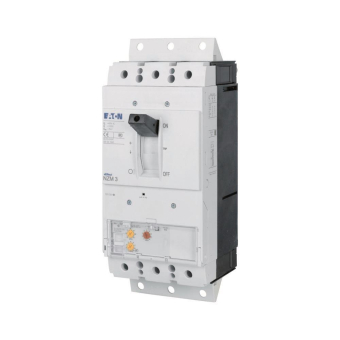

Abbildung ähnlich

EATON NZMN3-ME220-SVE 168483

Leistungsschalter 3p 220A Steckeinsatz

Artikel

3990292

Lieferanten Typ

NZMN3-ME220-SVE

Lieferanten Artikel

168483

Beschreibung

Die Leistungsschalter der Serie NZM..-ME decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit elektronischem Auslöser für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: IEC/EN 60947-4-1, IEC/EN 60947-2, Effektivwertmessung und thermisches Gedächtnis, einstellbare Trägheitsgradeinstellung tr: 2-20s bei 6xIr sowie unendlich (ohne Überlastauslöser)

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85362090

Ursprungs-Land

WEEE-Land

WEEE-Nummer

92318050

Überlastauslöser Stromeinstellung

110 - 220 A

Einstellbereich des unverzögerten Kurzschlussauslösers

440 - 3080 A

Mit thermischem Überlastschutz

Phasenausfallempfindlich

Auslösetechnik

elektronisch

Bemessungsbetriebsspannung

690 - 690 V

Bemessungsdauerstrom Iu

220 A

Bemessungsbetriebsleistung bei AC-3, 230 V

55 kW

Bemessungsbetriebsleistung bei AC-3, 400 V

110 kW

Anschlussart Hauptstromkreis

Schraubanschluss

Ausführung des Betätigungselements

Kipphebel

Gerätebauart

Einbaugerät Steckeinsatztechnik

Mit integriertem Hilfsschalter

Mit integriertem Unterspannungsauslöser

Polzahl

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC

50 kA

Schutzart (IP)

IP20

Höhe

215,2 mm

Breite

140 mm

Tiefe

335 mm
