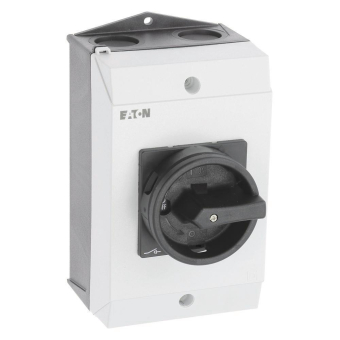

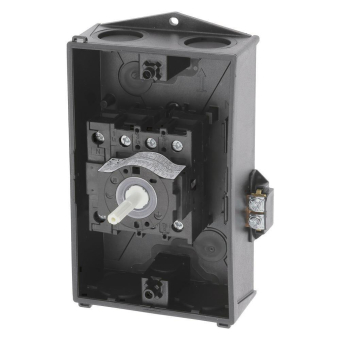

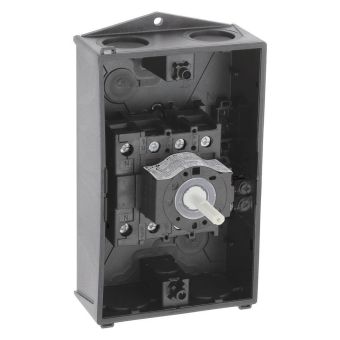

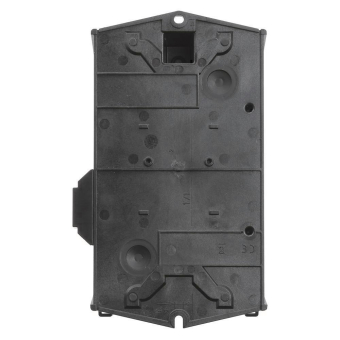

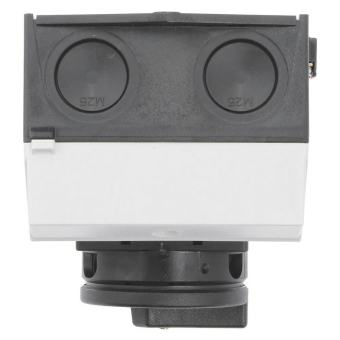

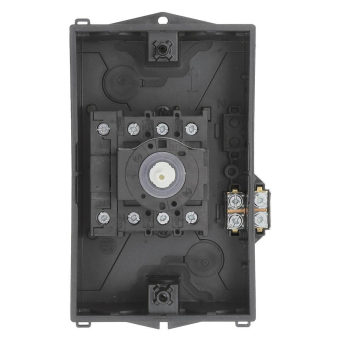

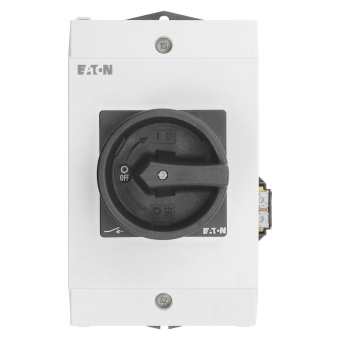

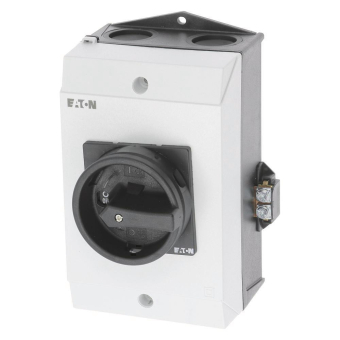

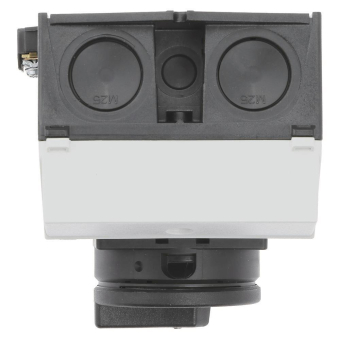

EATON PV-25A-4P-AC-I2/SVB-SW/N 199536

Hauptschalter P1 25 A Aufbau 3p 199536

EATON PV-25A-4P-AC-I2/SVB-SW/N 199536

Hauptschalter P1 25 A Aufbau 3p 199536

Artikel

7502070

Lieferanten Typ

PV-25A-4P-AC-I2/SVB-

Lieferanten Artikel

199536

Beschreibung

Produktspektrum: Hauptschalter, Wartungsschalter, Typkenner: P1, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 3-polig + N, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP20, Bauform: Oberflächenmontage, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85365015

Ursprungs-Land

WEEE-Land

WEEE-Nummer

92318050

Ausführung als Hauptschalter

Ausführung als Wartungs-/Reparaturschalter

Ausführung als Sicherheitsschalter

Ausführung als NOT-AUS-Einrichtung

Ausführung als Wendeschalter

Anzahl der Schalter

Bemessungsbetriebsspannung

690 - 690 V

Bemessungsdauerstrom Iu

25 A

Bemessungsdauerstrom bei AC-23, 400 V

25 A

Bemessungsdauerstrom bei AC-21, 400 V

25 A

Bemessungsbetriebsleistung bei AC-3, 400 V

7,5 kW

Bemessungskurzzeitstromfestigkeit Icw

0,64 kA

Bemessungsbetriebsleistung bei AC-23, 400 V

13 kW

Schaltleistung bei 400 V

13 kW

Bedingter Bemessungskurzschlussstrom Iq

80 kA

Polzahl

Anzahl der Hilfskontakte als Öffner

Anzahl der Hilfskontakte als Schließer

Anzahl der Hilfskontakte als Wechsler

Motorantrieb optional

Motorantrieb integriert

Spannungsauslöser optional

Gerätebauart

Komplettgerät im Gehäuse

Geeignet für Bodenmontage

Geeignet für Frontbefestigung 4-Loch

Geeignet für Frontbefestigung Zentral

Geeignet für Verteilereinbau

Geeignet für Zwischenbau

Farbe des Betätigungselements

schwarz

Ausführung des Betätigungselements

Türkupplungsdrehantrieb

Verriegelbar

Werkstoff des Gehäuses

Kunststoff

Anschlussart Hauptstromkreis

Schraubanschluss

Mit vormontierter Verkabelung

Schutzart (IP), frontseitig

IP20

Schutzart (NEMA)

sonstige

Breite

80 mm

Höhe

110 mm

Tiefe

137 mm

ETIM-Klasse

Lasttrennschalter (AC)
