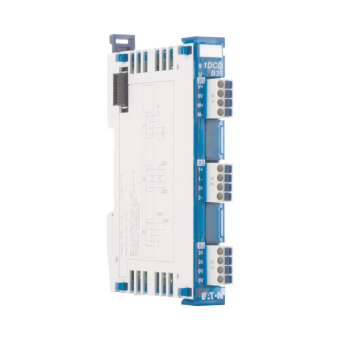

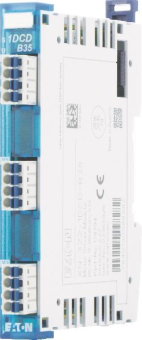

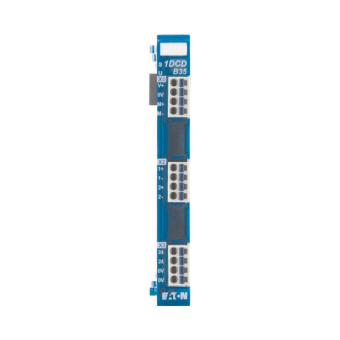

EATON XN-322-1DCD-B35 DC- 178794

Motortreiber-Modul 12-30V 3,5A Bürste

EATON XN-322-1DCD-B35 DC- 178794

Motortreiber-Modul 12-30V 3,5A Bürste

Artikel

4533812

Lieferanten Typ

XN-322-1DCD-B35

Lieferanten Artikel

178794

Beschreibung

XN-322 Stromregler-Modul in Scheibenausführung im XN300 I/O-System, Zum Betrieb eines Gleichstrommotors (Bürstenmotors) mit einer Versorgungsspannung von 12-30 V und einem max. Motorstrom von 3,5 A. Höhere kurze Einschaltstoßströme sind möglich. Hinzu kommt, ein integrierter, stromgesteuerter LED-Treiber mit einem maximalen Strom von 20 mA und ein integrierter, stromgesteuerter Power-LED-Treiber mit einem maximalen Strom von 350 mA. Stromaufnahme bei 5 V: 60 mA, Stromaufnahme 24V:20 mA

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85389099

Ursprungs-Land

WEEE-Land

WEEE-Nummer

92318050

Versorgungsspannung AC 50 Hz

0 - 0 V

Versorgungsspannung AC 60 Hz

0 - 0 V

Versorgungsspannung DC

18 - 30 V

Spannungsart der Versorgungsspannung

Anzahl der Eingänge

Zulässige Spannung am Eingang

0 - 0 V

Art der Eingangsspannung

Art des Digitalausgangs

Transistor

Zulässige Spannung am Ausgang

12 - 30 V

Art der Ausgangsspannung

Kurzschlussschutz, Ausgänge vorhanden

Anzahl der Motorausgänge

Bemessungsbetriebstrom des Motors

0 - 3.5 A

Mit Motorstrom-Parametrierung

Ausführung elektrischer Anschluss am Motorausgang

Steckanschluss

Mit Bremsausgang

Mit thermischem Motorschutz

Anzahl der HW-Schnittstellen Industrial Ethernet

Anzahl der Schnittstellen PROFINET

Anzahl der HW-Schnittstellen seriell RS-232

Anzahl der HW-Schnittstellen seriell RS-422

Anzahl der HW-Schnittstellen seriell RS-485

Anzahl der HW-Schnittstellen seriell TTY

Anzahl der HW-Schnittstellen parallel

Anzahl der HW-Schnittstellen Wireless

Anzahl der HW-Schnittstellen USB

Anzahl der HW-Schnittstellen sonstige

Mit optischer Schnittstelle

Unterstützt Protokoll für EtherCAT

Unterstützt Protokoll für TCP/IP

Unterstützt Protokoll für PROFIBUS

Unterstützt Protokoll für CAN

Unterstützt Protokoll für INTERBUS

Unterstützt Protokoll für ASI

Unterstützt Protokoll für KNX

Unterstützt Protokoll für Modbus

Unterstützt Protokoll für Data-Highway

Unterstützt Protokoll für DeviceNet

Unterstützt Protokoll für SUCONET

Unterstützt Protokoll für LON

Unterstützt Protokoll für PROFINET IO

Unterstützt Protokoll für PROFINET CBA

Unterstützt Protokoll für SERCOS

Unterstützt Protokoll für Foundation Fieldbus

Unterstützt Protokoll für EtherNet/IP

Unterstützt Protokoll für AS-Interface Safety at Work

Unterstützt Protokoll für DeviceNet Safety

Unterstützt Protokoll für INTERBUS-Safety

Unterstützt Protokoll für PROFIsafe

Unterstützt Protokoll für SafetyBUS p

Unterstützt Protokoll für sonstige Bussysteme

Funkstandard Bluetooth

Funkstandard WLAN 802.11

Funkstandard GPRS

Funkstandard GSM

Funkstandard UMTS

IO-Link Master

Systemkomponente

Schutzart (IP)

IP20

Schutzart (NEMA)

Ausführung des elektrischen Anschlusses

Steckanschluss

Feldbusanschluss über seperaten Buskoppler möglich

Tragschienenmontage möglich

Wand-/Direktmontage möglich

Fronteinbau möglich

Rack-Montage möglich

Geeignet für Sicherheitsfunktionen

SIL nach IEC 61508

ohne

Performance Level nach EN ISO 13849-1

ohne

Zugehöriges Betriebsmittel (Ex ia)

Zugehöriges Betriebsmittel (Ex ib)

Explosionsschutz-Kategorie für Gas

ohne

Explosionsschutz-Kategorie für Staub

ohne

Zertifiziert für UL-Gefahrenbereich Klasse I

Zertifiziert für UL-Gefahrenbereich Klasse II

Zertifiziert für UL-Gefahrenbereich Klasse III

Zertifiziert für UL-Gefahrenbereich Division 1

Zertifiziert für UL-Gefahrenbereich Division 2

Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)

Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)

Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)

Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)

Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)

Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)

Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)

Breite

80,3 mm

Höhe

16,8 mm

Tiefe

104,2 mm
