RS485-Bus-Schaltaktor

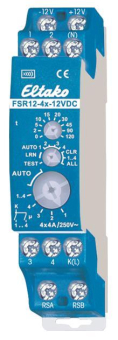

4-Kanal-Stromstoß-Schaltrelais FSR12-4x-12 V DC
Schaltaktor ES/ER/EW Stromstoß-Schaltrelais mit 4 Kanälen, je 1 Schließer 4A/250 V AC, Glühlampen 1000 W, potentialgetrennt von der Versorgungsspannung, mit DX-Technologie. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18 mm breit, 58 mm tief.
Anschluss an den Eltako-RS485-Bus, Anschlussklemmen RSA und RSB. Bis insgesamt 128 Aktoren können so hinzugefügt werden.
Den Kanälen können insgesamt bis zu 48 Taster mit je 4 Funktionen zugeordnet werden, davon ein oder mehrere Zentralsteuerungs-Taster.
Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50 Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt.
Die 12 V DC-Stromversorgung des kompletten RS485-Bus erfolgt meistens mit einem nur 1 bis 2 Teilungseinheiten breiten Schaltnetzteil FSNT12-12 V mit 12 W oder 24 W. Sind alle 4 Relais des FSR12 eingeschaltet, werden 0,7 Watt benötigt. Bei einem Stromausfall wird definiert ausgeschaltet. Die Kanäle können unabhängig voneinander als ES- und/oder ER-Kanal eingelernt werden. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.
