Beschreibung

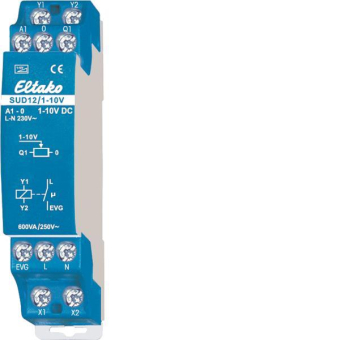

1-10 V-Steuergerät SUD12 für Universal-Dimmschalter
EUD12D-UC bzw. Leistungszusatz LUD12
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18 mm breit, 58 mm tief.
Das Steuergerät SUD12 kann in zwei Schaltungsarten betrieben werden. Schaltungsart 1-10 V-Ausgang Hier können in Verbindung mit dem EUD12Z oder EUD12M Leuchtstofflampen EVG's mit integrierter 1-10 V Schnittstelle, bis zu einem Schnittstellenstrom von 40 mA, gedimmt werden.
Schaltungsart 1-10 V-Eingang
Hier kann in Verbindung mit einem LUD12 ein 1-10 V-Signal in eine Dimmfunktion für Allgebrauchs-, Hochvolt-Halogen- oder Niedervolt-Halogenlampen umgewandelt werden.
