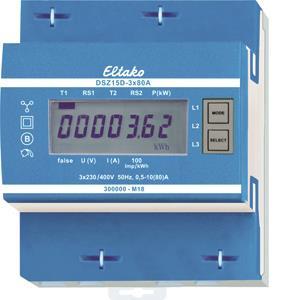

Eltako Drehstromzähler DSZ15D-3x80A MID

(V) MID geeicht 3x80A 28380015

Hersteller:
Artikelnummer:
5443883
Lieferanten Typ:
DSZ15D-3x80A MID
Lieferanten Artikel Nr.:
28380015
Verpackungseinheit:
10 Stück

ARTIKELEIGENSCHAFTEN

Drehstromzähler DSZ15D-3x80A MID
DSZ15D-3x80A MID geeicht

Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
4 Teilungs einheiten = 70 mm breit, 58mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt.
Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden.
Der Anlaufstrom beträgt 40 mA.
Der N-Anschluss muss vorhanden sein.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden.
Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt.
Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230 V an die Klemmen
E1/E2 wird auf einen zweiten Tarif umgeschaltet.
Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden.
Fehlermeldung (false)
Bei fehlendem Außenleiter oder falscher Stromrichtung wird "false" und der entsprechende Außenleiter im Display angezeigt.
Zolltarif-Nr.
90283019
Ursprungs-Land
CN
Zählertyp
elektronisch
Nennstrom (In)
10 A
Maximalstrom (Imax)
80 A
Nennspannung (Un) N-L
230 - 230 V
Nennspannung (Un) L-L
400 - 400 V
Frequenz
50 - 50 Hz
Genauigkeitsklasse
B
Polart
Vierleiter
Ausführung
Direktmessung
Energieart
Wirkleistung
Geeignet für
Bezug
Tarifausführung
Zweitarif
Tarifsteuerung
extern
Rücklaufsperre
Nein
Geeicht
Ja
Zulassung
Measuring Instruments Directive
Impulsausgang
optisch
Impulsart
S0
Impulsrate
1000 - 1000 Imp/kWh (kvarh)
Anzeigeart
digital
Montageart
REG
Breite in Teilungseinheiten
4
Ausführung der Schnittstelle
sonstige
Anzahl der Stellen
7
Schutzart (IP)
IP20
