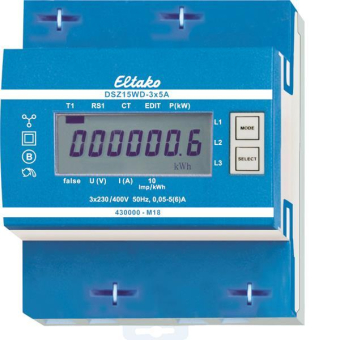

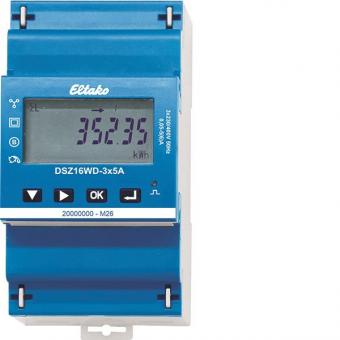

Eltako Drehstromzähler DSZ15WD-3x5A MID

(V) MID geeicht 3x5A 28305015

Artikel
5443885
Lieferanten Typ
DSZ15WD-3x5A MID
Lieferanten Artikel
28305015

Beschreibung

Wandler-Drehstromzähler DSZ15WD-3x5A MID
DSZ15WD-3x5A MID geeicht

Wandler-Drehstromzähler mit setzbarem Wandlerverhältnis und MID.
Maximalstrom 3x5 A, Stand-by-Verlust nur 0,5 Watt je Pfad.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
4 Teilungseinheiten = 70 mm breit, 58mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Dieser Drehstromzähler misst die Wirkenergie anhand der durch die Wandler fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt.
Es können 1, 2 oder 3 Wandler mit Sekundärströmen bis zu 5A angeschlossen werden.
Der Anlaufstrom beträgt 10mA.
Der N-Anschluss muss vorhanden sein.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden.
Der Leistungsbezug wird mit einem 10-mal je kWh blinkenden Balken im Display angezeigt.
Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden.
Außerdem kann des Wandlerverhältnis eingestellt werden. Ab Werk ist es mit 5:5 eingestellt und mit einer Brücke über die mit "JUMPER" gekennzeichneten Anschlussklemmen verriegelt. Das Wandlerverhältnis wird durch Entfernen der Brücke und Neueinstellung gemäß Bedienungsanleitung dem installierten Wandler angepasst. Danach wird es mit der Brücke wieder verriegelt. Einstellbar sind die Wandlerverhältnisse 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 und 1500:5.
Fehlermeldung (false)
Bei fehlendem Außenleiter oder falscher Stromrichtung werden "false" und der entsprechende Außenleiter im Display angezeigt.
Achtung! Vor Arbeiten an den Stromwandlern die Spannungspfade des Zählers freischalten.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
90283019
Ursprungs-Land
CN
WEEE-Land
DE
WEEE-Nummer
30298319
Zählertyp
elektronisch
Nennstrom (In)
5 A
Maximalstrom (Imax)
6 A
Nennspannung (Un) N-L
230 - 230 V
Nennspannung (Un) L-L
400 - 400 V
Frequenz
50 - 50 Hz
Leistungsaufnahme
0,5 W
Genauigkeitsklasse
B
Polart
Vierleiter
Ausführung
Messwandler
Energieart
Wirkleistung
Geeignet für
Bezug
Tarifausführung
Eintarif
Rücklaufsperre
Geeicht
Zulassung
Measuring Instruments Directive
Impulsausgang
optisch
Impulsart
S0
Impulsrate
10 - 10 Imp/kWh (kvarh)
Anzeigeart
digital
Montageart
REG
Breite in Teilungseinheiten
4
Breite
70 mm
Tiefe
58 mm
Höhe
82 mm
Ausführung der Schnittstelle
sonstige
Anzahl der Stellen
7
Schutzart (IP)
IP20
