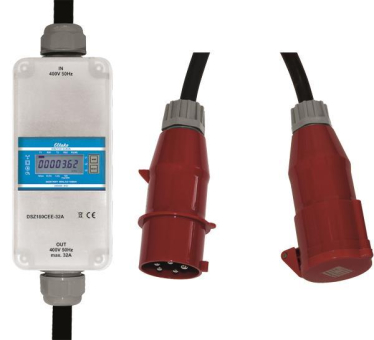

Mobiler Drehstromzähler DSZ180CEE-32A MID

Mobiler Drehstromzähler mit CEE-Stecker 32 A und CEE-Kupplung 32 A. Für den Innen- und Außenbereich geeignet. Maximalstrom 32 A, Stand-by-Verlust nur 0,5 Watt je Pfad. Gehäuse-Abmessungen 180x86x82 mm, Anschlussleitung 1,5 m (incl. Stecker und Kupplung). Genauigkeitsklasse B (1%). Dieser mobile Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und
Ausgängen fließenden Ströme. Der Eigenverbrauch von maximal nur 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Der Anlaufstrom ist 40 mA. Das Display kann nur mit Stromversorgung abgelesen werden. Der Verbrauch ist jedoch nichtflüchtig gespeichert und wird nach einem Stromausfall sofort wieder angezeigt. Die Digitalanzeige hat 7 Stellen. Bis 99999,99 kWh werden zwei Nachkommastellen angezeigt, ab 100000,0 kWh nur noch eine. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt.

Technische Daten:
Betriebsspannung: 400 V, 50 Hz
Bemessungsstrom: 32 A
Gehäuse Schutzart: IP54
Stecker und Kupplung: IEC 60309, 3P+N+PE, 6h, rot
Schutzart: IP44
Kabelquerschnitt:  5x6 mm²
Kabellänge incl. Stecker und Kupplung: 1,50 m

Zählerdaten:
Betriebsspannung: 3x230/400 V, 50 Hz,
erweiterter Bereich: -20 %/+15 %
Referenzstrom Iref (Grenzstrom Imax): 3x0,5-10 (80) A
Eigenverbrauch Wirkleistung: 0,5 W je Pfad
Anzeige: LC-Display 7 Stellen, davon 1 oder 2 Dezimalstellen
Genauigkeitsklasse für ^±1 %: B
Anlaufstrom entsprechend Genauigkeitsklasse B: 40 mA
Baumusterprüfbescheinigung: 0120/SGS0204
Betriebstemperatur: -25 °C/+55 °C
Mechanische Umgebungsbedingungen: Klasse M1
Elektromagnetische Umgebungsbedingungen: Klasse E2
