Funksensor Zugschalter

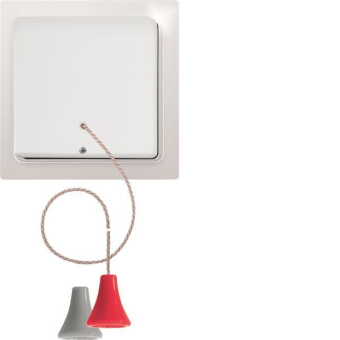

Funk-Zugschalter wg reinweiß glänzend für Aufputzmontage 84x84x24 mm oder für Montage in das E-Design-Schaltersystem*. Mit grauem und rotem Griff. Beim Ziehen und Loslassen des Griffes wird je ein Funktelegramm in den Eltako-Gebäudefunk gesendet. Im Lieferumfang enthalten sind der komplett montierte Zugschalter, ein unbedruckter grauer Griff, ein weiß bedruckter roter Griff und zwei Schrauben mit Dübel. Montage durch Anschrauben: Den komplett montierten Zugschalter zunächst zerlegen. Dazu die Schraube entfernen, die Abdeckung aushängen und den Zwischenrahmen einschließlich Wippe und Sendemodul durch Lösen der Haltebügel oben und unten herausnehmen. Halteplatte befestigen durch Anschrauben. Rahmen mit Einhängeausschnitten oben mit dem Zwischenrahmen einschließlich Sendemodul und Wippe, mit der hinteren Kennzeichnung 0 nach oben, einrasten. Die Abdeckung mit durchgeführter Schnur in die oberen Einhängeausschnitte des Rahmens einhängen und unten mit der Schraube in der Halteplatte festschrauben. Die Schnur auf die gewünschte Länge kürzen, durch den roten oder grauen Griff schieben und mit einem Doppelknoten sichern. Lageunabhängig: Der Zugschalter funktioniert in jeder beliebigen Lage, auch bei Befestigung an der Decke. Passende Aktoren: Der Funk-Zugschalter sendet bei der Betätigung die gleichen Funk-Telegramme wie ein Funktaster und kann daher wie dieser in Aktoren und die GFVS-Software eingelernt werden. Wird er als Notrufschalter in einen Aktor als zentral ein eingelernt, so kann ein Notruf nur über einen anderen eingelernten Taster mit zentral aus quittiert werden. Das in dem Funk-Zugschalter enthaltene Funkmodul kann gemäß Bedienungsanleitung in untenstehende verschlüsselbare Aktoren der Baureihen 61 und 71, sowie in das FAM14 verschlüsselt eingelernt werden. Hierzu ist die Funktaster-Verschlüsselungswippe FTVW erforderlich. Verschlüsselbare Aktoren tragen das Schlüssel-Piktogramm.
*Falls erforderlich bitte einen 2-fach-Rahmen R2E, 3-fach-Rahmen R3E oder 4-fach-Rahmen R4E mit Einhängeausschnitten oben dazu bestellen. Der Funksensor kann in nachstehende Aktoren und in die Gebäudefunk-Visualisierungs- und Steuerungs-Software eingelernt werden: FGM, FLC61, FMS14, FMZ14, FMZ61, FSR14, FSR61, FSR71, FZK14, FZK61.
Farbe: reinweiß glänzend
Maße: 84x84x24 mm
