Beschreibung

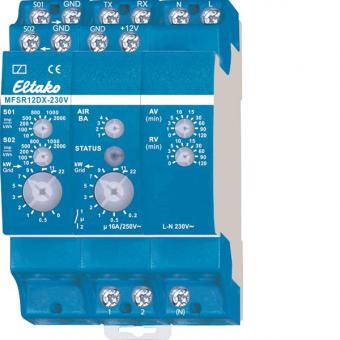

Multifunktions-Strom-Relais MFSR12DX-230V für Zweirichtungs-Drehstromzähler
mit zwei S0-Ausgängen oder IR-Schnittstelle gemäß IEC 62056-21, 1 Schließer potenzialfrei 16A/250VAC, mit DX-Technologie, Stand-by-Verlust nur 0,6 Watt
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungseinheiten = 54 mm breit, 58 mm tief. Dieses Strom-Relais wertet entweder die Daten eines saldierenden Zweirichtungs-Drehstromzählers z. B. DSZ15DZ-3x80A mit zwei S0-Schnittstellen, oder die eines elektronischen Haushaltzählers (eHZ-EDL) mit IR-Schnittstelle gemäß IEC 62056-21 und SML Protokoll Version 1, aus. Dabei werden die Daten für Bezugsleistung und Lieferleistung erfasst, ausgewertet und entsprechend der Einstellungen ein Relaiskontakt ein- oder ausgeschaltet. Mit der patentierten Eltako-Duplex-Technologie (DX) kann der normalerweise potenzialfreie Kontakt beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Versorgungsspannung 230 V.
