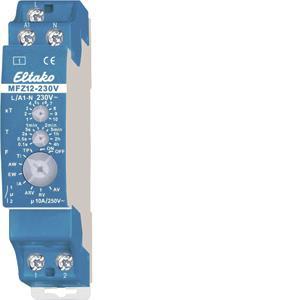

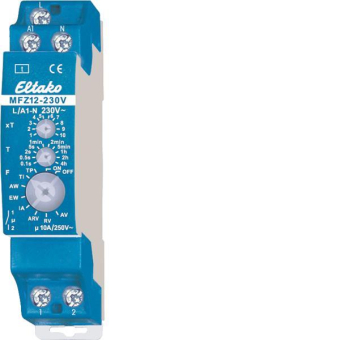

Eltako MFZ12-230V Multifunktions

Zeitrelais 10Fkt 1S potenz. 23100530

Artikel
3117972
Lieferanten Typ
MFZ12-230V
Lieferanten Artikel
23100530

Beschreibung

1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 1000W*. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Steuerspannung 230V. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellbar. Funktionen F: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufs über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt offen und leuchtet ständig, solange er geschlossen ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85365080
Ursprungs-Land
CN
Betätigungsart
analog mit Multifunktion
Funktion
Multifunktion
1. Zeitbereich Einheit
Minuten/Stunden
1. Zeitbereich
0.1 - 40
Montageart
DIN-Schiene
Breite in Teilungseinheiten
1
Einbauhöhe
58 mm
Anzahl der Kontakte als Schließer
1
Anzahl der Kontakte als Öffner
0
Anzahl der Umschalter
0
Steuerspannung 1
230 - 230 V
Steuerspannungsart 1
AC
Frequenz der Steuerspannung 1
50 - 50 Hz
Versorgungsspannung
230 - 230 V
Spannungsart der Versorgungsspannung
AC
Nennschaltstrom bei 250 V AC
10 A
Schaltleistung Glühlampen
1000 W
Schaltleistung Leuchtstofflampen DUO
500 VA
Schaltleistung Leuchtstofflampen parallel
250 VA
Schaltleistung Leuchtstofflampen induktiv
500 VA
