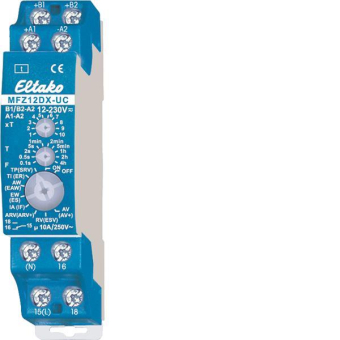

Eltako MFZ12DX-UC Multifunktions

(V) Zeitrelais 18Fkt 1We 23001005

Artikel
3009786
Lieferanten Typ
MFZ12DX-UC
Lieferanten Artikel
23001005

Beschreibung

Analog einstellbares Universalspannungs-Multifunktions-Zeitrelais
MFZ12DX-UC, 10 A/250 V AC und Universalspannungs-Zeitrelais

Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35.
Für alle Steuerspannungen von 8 bis 230 V DC und AC (50/60 Hz). Zeiten zwischen 0,1 Sekunden und 40 Stunden mit den Zeitbasen 0,1, 0,5, 2 und 5 Sekunden, 1, 2 und 5 Minuten, 1, 2 und 4 Stunden sowie den Multiplikator von 1-10 sind einstellbar.
Kontaktschaltung im Nulldurchgang der Sinuswelle. Stand-by-Verlust nur 0,1 Watt.

Je nach Anschluss der Stromversorgung (B1 oder B2) beim MFZ12- können zwei
unterschiedliche Funktionsebenen ausgewählt werden.

Funktionsebene 1 (Stromversorgung B1  -  A2)
RV  = Rückfallverzögerung (auch als Einzelfunktion RVZ)
AV  = Ansprechverzögerung (auch als Einzelfunktion AVZ)
TI = Taktgeber mit Impuls beginnend (auch als EinzelfunktionTGI)
TP = Taktgeber mit Pause beginnend
IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner)
EW = Einschaltwischer (auch als Einzelfunktion EAW)
AW = Ausschaltwischer (auch als Einzelfunktion EAW)
ARV = Ansprech- und Rückfallverzögerung (auch als Einzelfunktion)
ON = Dauer EIN
OFF = Dauer AUS

Funktionsebene 2 (Stromversorgung B2  -  A2)
ER  = Relais-Funktion
EAW  = Einschalt- und Ausschaltwischer
ES = Stromstoßschalter-Funktion
IF = Impulsformer
ARV+ = Additive Ansprech- und Rückfallverzögerung
ESV = Stromstoßschalter mit Rückfallverzögerung und
 Ausschaltvorwarnung
AV+ = Additive Ansprechverzögerung
SRV = Stromstoßschalter mit Rückfallverzögerung
ON = Dauer EIN
OFF = Dauer AUS

1 Teilungseinheit = 18 mm breit, 55 mm tief.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Ursprungs-Land
CN
Betätigungsart
analog mit Multifunktion
Funktion
Multifunktion
1. Zeitbereich Einheit
Minuten/Stunden
1. Zeitbereich
0.1 - 40
Montageart
DIN-Schiene
Breite in Teilungseinheiten
1
Einbauhöhe
58 mm
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Umschalter
1
Steuerspannung 1
8 - 230 V
Steuerspannungsart 1
AC/DC
Frequenz der Steuerspannung 1
50 - 50 Hz
Versorgungsspannung
8 - 230 V
Spannungsart der Versorgungsspannung
AC/DC
Schaltleistung Glühlampen
2000 W
Schaltleistung Leuchtstofflampen DUO
1000 VA
Schaltleistung Leuchtstofflampen parallel
500 VA
Schaltleistung Leuchtstofflampen induktiv
1000 VA
