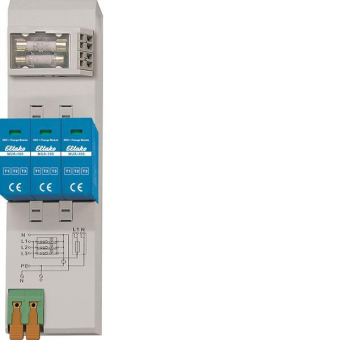

Modularer Überspannungsableiter Typ 1+2+3 Sammelschienenmontage
MUA-100

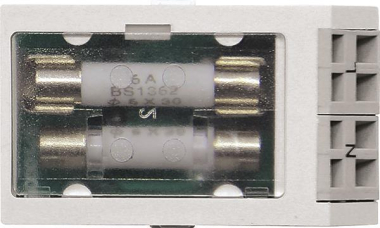

Montage auf 5 mm- und 10 mm- Sammelschienen. TÜV-zertifiziert gemäß IEC 61643-11, Zertifikatsnummer: AN 50567910 0001. Der modulare Kombiableiter schützt elektrische Anlagen zuverlässig vor transienten Überspannungen. Bietet hohen Schutz bei direkter Blitzeinwirkung in TT-, TN-C- und TN-S-Systemen. 12,5 kA Stoßstromfestigkeit pro Pol. Einfache Sammelschienenmontage und modularer Aufbau ermöglichen eine schnelle Installation und Wartung. Im Lieferumfang enthalten sind ein Sicherungsdeckel und ein Klemmenhebel. Kann optional mit Sicherungsmodul SM/MUA-100 bestückt werden, dies ermöglicht einen abgesicherten Abgang vom MUA-100 zu einem APZ- oder RfZ-Feld. Vereint die Schutzklassen Typ 1+2+3 in einem Gerät und ermöglicht damit einen umfassenden Überspannungsschutz vom Gebäudeeintritt bis zum Endgerät. Der Einsatz eines MUA-100-Kombiableiters ist gemäß DIN VDE 0100-443/534 verpflichtend bei Neubauten sowie bei Erweiterungen mit leistungsstarken Verbrauchern (z. B. Wallbox, Wärmepumpe, PV-Anlage).
Bei vorhandenem äußerem Blitzschutz ist eine Schutzstufung erforderlich:
Typ 1 in der Hauptverteilung (z. B. MUA-100, MUA-50)
Typ 2 in der Unterverteilung (z. B. MUA-30, MUA-20)
Ein Typ-2-Ableiter in der Unterverteilung ist nur erforderlich, wenn die Leitungslänge zur Hauptverteilung mit installiertem Typ 1+2+3 mehr als 10 Meter beträgt.
Nenn-Wechselspannung (50/60 Hz) Uo/Un: 240 V
Maximale Dauerspannung (AC) (L1-N) Uc: 300 V
(N-PE) Uc: 305 V
Nennableitstoßstrom (8/20 µs) (L-N)(N-PE) In: 20 kA/80 kA
Maximaler Ableitstoßstrom (8/20 µs) (L-N)(N-PE) Imax.: 50 kA/100 kA
Stoßstrom (10/350 µs) (L-N)(N-PE) Iimp: 12,5 kA/50 kA
