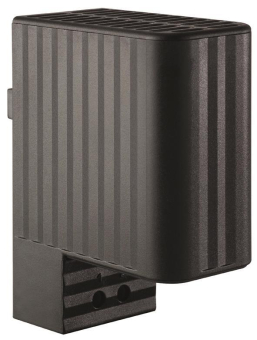

Heizgeräte (10...150) W Serie 7H für den Schaltschrank

· Heizleistung 10…150 W
· Betriebsspannung (120…240) V AC/DC
· Schutzisoliert durch Kunststoffgehäuse
· Niedrige Oberflächentemperatur durch das Touch-Safe Prinzip
· Dynamisches Aufheizen und temperaturbegrenzend durch PTC als Heizelement
· Kleine Abmessungen
· Schnellmontage durch Clip-Befestigung

Heizgerätedaten 7H.11.0.230.1010 7H.11.0.230.1020 7H.11.0.230.1050 7H.11.0.230.1100 7H.11.0.230.1150

Heizelement Kaltleiter PTC - temperaturbegrenzend
Oberflächentemperatur am oberen Gitter < 85 °C < 85 °C < 80 °C < 80 °C < 80 °C

Elektrische Daten
Betriebsspannung* 120…240 V AC/DC

Allgemeine Daten
Gehäuse Kunststoff, schwarz, UL94 V-0
Elektrischer Anschluss/Anschlussquerschnitt 2-polige Klemme/2,5 mm² 4-polige Klemme/2,5 mm²
Anzugsdrehmoment der Anschlüsse max. 0,8 Nm
Montageart Clip für 35 mm DIN-Schiene, gem. EN 60715, EN 50022
Einbaulage Luftstromrichtung: vertikal (Luftaustritt: oben)
Umgebungs-/Lagertemperatur -45...+70 °C
Schutzklasse II (schutzisoliert)
Schutzart IP20
Zulassungen (Details auf Anfrage) CE + VDE

* Arbeitsbereich: (min. 110, max. 265) V AC/DC, bei Betrieb unter 140 V AC/DC reduziert sich die Heizleistung um ca. 10 %
