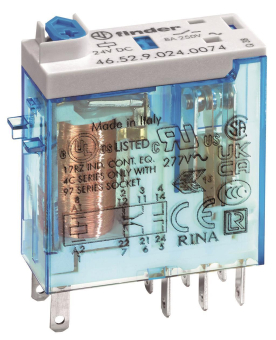

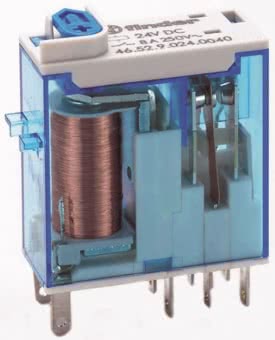

FIND Ind.-Mini-Relais 46.52.9.024.0074

Artikel
2294224
Lieferanten Typ
46.52.9.024.0074
Lieferanten Artikel
465290240074

Beschreibung

Industrie-Miniatur-Relais 8-16 A Serie 46
· Spulen für AC oder DC sensitiv, 500 mW
· ·Sichere Trennung nach VDE 0106 / EN 50178, EN 60204 und EN 60335 zwischen Spule und Kontaktsatz. 6 kV (1,2/50 µs), 8 mm Luft- und Kriechstrecke
· Blockierbare Prüftaste und mechanische Anzeige
· Option: LED für AC oder DC
· Adapter für Direktmontage ohne Fassungen
· Fassungen mit Schraub- oder Zugfederklemmen

Typ 46.52:
2 Wechsler/8 A, Faston 110-Anschlüsse, Standard mit blockierbarer Prüftaste und mechanische Schaltstellungsanzeige

Typ 46.61:
1 Wechsler/16 A, Faston 187-Anschlüsse, Standard mit blockierbarer Prüftaste und mechanische Schaltstellungsanzeige

Technische Daten:
Kontaktbelastung (AC1): 46.52: 2.000 VA/ 8 A. Max Einschaltstrom 15 A
Kontaktbelastung (AC1): 46.61: 4.000 VA/16 A. Max Einschaltstrom 30 A
Spannungsfestigkeit Spule/Kontakte: 6 kV (8 mm)
Umgebungstemperatur: -40 ... + 70° C.
Abmessungen (LxBxH): 29x12,4x32,8 mm
Mechan.-Lebensdauer AC/DC: 10.106 / 10.106 Schaltspiele
Elektr.-Lebensdauer 46.52/46.61 (AC1): 100.103/100.103 Schaltspiele
Spulenleistung AC/DC/DC-sensitiv: 1,2 VA/0,5 W.
Relais-Schutzart: RT II
Zulassungen: CE, CSA, cRUus, IMQ, VDE, RINA, GOST
Serie 46.52 und 46.61: AC- und DC-Spulen
Typ 46.52
Spulenspannung: 24 V DC
Kontakte: 2 W 8 A
Ausführung: Steckrelais, Spule 0,5 W, LED-polaritätsneutral, Prüftaste + mechanische Anzeige

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Ursprungs-Land
IT
WEEE-Land
DE
WEEE-Nummer
43501029
Ausführung des elektrischen Anschlusses
Steckanschluss
Mit abnehmbaren Klemmen
Nennstrom
8 A
Bemessungssteuerspeisespannung Us bei DC
24 - 24 V
Spannungsart zur Betätigung
DC
Antrieb, Polung
ungepolt
Schaltverhalten des Antriebs
monostabil
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Wechsler
2
Mit zwangsgeführten Kontakten
Art des Schaltkontaktes
Einfachkontakt
Komplettgerät mit Sockel
Mit LED-Anzeige
Werkstoff der Kontaktbeschichtung
unbehandelt
Werkstoff des Kontakteinsatzes
Thermoplast
Werkstoff des Kontaktes
sonstige
Schutzart (IP)
IP40
Breite
12,4 mm
Höhe
32,8 mm
Tiefe
29 mm
