Temperatur- und Feuchtewächter für den Schaltschrank
Serie 7T-Thermostate und Hygrostate
· Kleine Bauform
· Bimetall-Sprung-Kontakt
· Großer Einstellbereich
· Hohe elektrische Lebensdauer
· Betriebsspannungsunabhängig
· Thermische Rückführung (7T.91-2004), optional Anschluss N anschließbar für PD-Regelverhalten mit kleinerer Schalthysteresis von ca. 0,5 K
· Für Tragschiene DIN EN 60715 TH35

Kontakte 7T.91-2303/2403 7T.92.0.000.2503 7T.91-2004
Anzahl der Kontakte 1 Öffner* oder 1 Schließer* 1 Öffner* und 1 Schließer* 1 Wechsler*
Max. Dauerstrom/max. Einschaltstrom 10/16 A 10/16 A 10/16 A
Nennspannung/max. Schaltspannung 250 V/250 AC 250 V/250 AC 250 V/250 AC
Max. Schaltleistung AC1 1250 VA 1250 VA 1250 VA
Max. Schaltleistung AC15 (230V AC) 250 VA 250 VA 250 VA
1-Phasenmotorlast, AC3-Betrieb (230 V AC) 0,125 kW 0,125 kW 0,125 kW
Max. Schaltstrom DC1: 30/110/220 V 1/0,3/0,15 A 1/0,3/0,15 A 1/0,3/0,15 A
Min. Schaltlast 500 mW (12 V/10 mA) 500 mW (12 V/10 mA) 500 mW (12 V/10 mA)
Kontaktmaterial Standard AgNi AgNi AgCu

Überwachungstemperatur 7T.91...2403 7T.91...2303 7T.92.0.000.2503 7T.91.0.000.2004
Öffner Schließer Öffner/Schließer Wechsler
Einschalttemperatur-Bereich (z.B. Lüfter) - 0 °C...+60 °C - 0 °C...+60 °C +5 °C...+60 °C
Ausschalttemperatur-Bereich (z.B. Heizung) 0 °C...+60 °C - 0 °C...+60 °C +5 C...+60 °C
Reversier-Temperatur-Differenz 7^±4 7^±4 4^±1,5
Allgemeine Daten
Elektrische Lebensdauer AC1 100000 Schaltspiele 100000 Schaltspiele 100000 Schaltspiele 100000 Schaltspiele
Umgebungstemperatur -45 °C...+80 °C -45 °C...+80 °C -20 °C...+80 °C -45 °C...+80 °C
Schutzart IP20 IP20 IP20 IP20
Zulassungen CE, EAC, VDE CE, EAC, VDE CE, EAC CE, EAC
* Das Kontaktöffnen und das Kontaktschließen bezieht sich auf den Temperaturanstieg. Der Öffner für die Heizung öffnet und der Schließer für den Lüfter schließt, wenn der vorgegebene Wert überschritten wird.

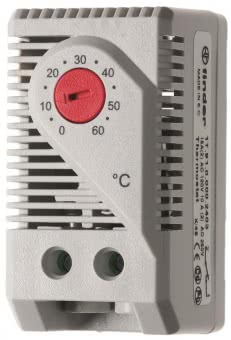

Ausführung: Vari-Thermostat, Ausschalten der Heizung* oder Einschalten des Lüfters*
