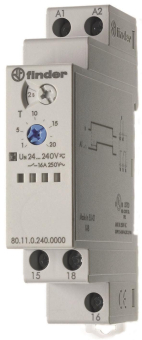

Finder Zeitrelais

80.11.0.240.0000 1W 16A 24-240VAC/DC

Artikel
2644325
Lieferanten Typ
80.11.0.240.0000
Lieferanten Artikel
801102400000

Beschreibung

Zeitrelais in Installationsbauform Serie 80, 17,5 mm breit
Multi- und Monofunktionstypen
Allgemeine technische Daten:
Max. Schaltleistung AC1: 4000 VA (Typen 80.01/11/21/41/91),
 2000 VA (Typ 80.61), 1500 VA (Typ 80.82).
Kontakt-Material: AgCdO (Typen 80.01/11/21/41/91),
 AgNi
 (Typen 80.61/82)
Max. Kontaktspannung: 400 V AC,
Minimale Impulsdauer
(wenn Ansteuerung über B1): 50 ms,
Wiederbereitschaftsdauer: < 50 ms.
Max Schaltleistung bei 16 A
Kontakt AC 15 (230 V AC): 750 VA, 400 VA (Typ 80.61)
Motorlast bei 16 A Kontakt: (1-Phasenmotor AC3-Betrieb-230 V AC): 0,55 kW, 0,3 KW (Typ 80.61)
Anschlussleistung AC (50-60 Hz)/DC: 0,6 VA (bei 50 Hz.)/0,6 W.
Abmessungen (LxBxH): 88,8x17,5x60,8 mm
Temperaturbereich: -10 ... + 50°C
Schutzart: IP20
Zulassungen: CE, GOST, cUlus
Einschaltverzögerung, 1 Wechsler/16 A
6 Zeitbereiche bis 20 St.,
Versorgungsspannung: 24 … 240 V AC/DC

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Ursprungs-Land
IT
WEEE-Land
DE
WEEE-Nummer
43501029
Ausführung des elektrischen Anschlusses
Schraubanschluss
Funktion ansprechverzögert
Funktion rückfallverzögert
Funktion einschaltwischend
Funktion ausschaltwischend
Funktion Stern/Dreieck
Funktion Impulsformend
Funktion blinkend mit Pause beginnend, Festzeit
Funktion blinkend mit Impuls beginnend, Festzeit
Funktion taktend mit Pause beginnend, variabel
Funktion taktend mit Impuls beginnend, variabel
Mit Stecksockel
Fernbedienung möglich
Geeignet als Fernbedienung
Aufsteckbar auf Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz
24 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
24 - 240 V
Bemessungssteuerspeisespannung Us bei DC
24 - 240 V
Spannungsart zur Betätigung
AC/DC
Nennstrom
16 A
Zeitbereich
0.1 - 86400 s
Anzahl der Ausgänge, unverzögert, Öffner
0
Anzahl der Ausgänge, unverzögert, Schließer
0
Anzahl der Ausgänge, unverzögert, Wechsler
0
Anzahl der Ausgänge, verzögert, Öffner
0
Anzahl der Ausgänge, verzögert, Schließer
0
Anzahl der Ausgänge, verzögert, Wechsler
1
Ausgänge, umschaltbar verzögert/unverzögert
Mit Halbleiterausgang
Geeignet für Hutschienenmontage
Geeignet für Frontmontage
Breite
17,5 mm
Höhe
88,8 mm
Tiefe
60,8 mm
