Beschreibung

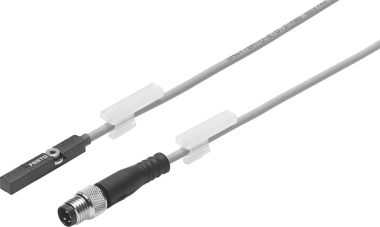

Der SMAT-8M ist ein Positionstransmitter zur berührungslosen Erfassung der Kolbenposition von magnetisch
abfragbaren Antrieben. Er liefert im Wegmessbereich ein wegproportionales analoges Ausgangssignal.
Der Anschluss erfolgt ohne Zubehör direkt an analoge Eingänge der SPS.
Auf Grund seiner sehr kleinen Bauform ist der SMAT-8M die ideale Lösung auf Greifern, Kurzhubantrieben
und in allen Applikationen mit eingeschränktem Bauraum.
Der SMAT-8M liefert im Wegmessbereich von bis zu 40 mm (abhängig
vom verwendeten Antrieb) ein wegproportionales analoges Ausgangssignal
von 0 ? 10 V. D. h. die Spannung am Ausgang steigt an, wenn
sich der Kolben in Richtung Kolbenstange bewegt. Fährt der Kolben ein,
sinkt die Spannung am Ausgang.
Die Einbaurichtung des SMAT-8M spielt dabei keine Rolle.
Um eine bestmögliche Funktion auf dem jeweiligen Antrieb zu erreichen,
muss der Wegmessbereich bei der Installation auf dem Antrieb
initialisiert werden.
