Schaltschrank-Steckdosen Serie 07
Steckdosen für Tragschiene
· Nennspannung 250 V AC
· Nennstrom 16 A
· Grüne LED zur Netzspannungsanzeige (Standard), optional ohne LED-Anzeige
· Netzanschluss über Schraubklemmen
· Beschriftungsschilder (im Beipack pro Verpackung)
· Stecksystem CEE 7/4, Standard in DE, NL, AT und HU
· Nach DIN VDE 0620-1:2010-02
· Für Tragschiene DIN EN 60715 TH35

Elektrische Daten
Nennspannung 250 V AC (50/60 Hz)
Nennstrom 16 A (AC)
Allgemeine Daten
Elektrischer Anschluss Berührungssichere Schraubklemmen für L, N und PE
Montageart DIN-Schienen-Schnappbefestigung
Statusanzeige Grüne LED mit Vorwiderstand
Weitere Daten
Material der Steckkontakte CuZn37
Material des Gehäuses Kunststoff PA 66, UL94 V-0
Umgebungstemperatur –20...+60 °C
Schutzklasse II (Schutzisoliert)
Schutzart IP20
Anschlüsse
Anschlussquerschnitt eindrähtig mehrdrähtig
0,2...4 mm² 0,2…2,5 mm²
24…12 AWG 24…14 AWG
Drehmoment 0,6 Nm
Abisolierlänge 7 mm
Schraubengewinde M3
Zulassungen (Details auf Anfrage) CE, VDE
07.98
· Zuleitung über Schraubklemmen

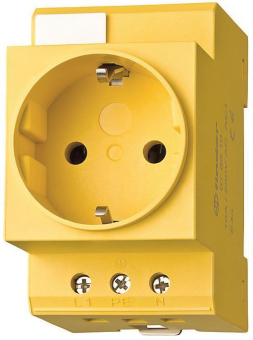

· Gelbe Steckdose zur Montage vor dem Hauptschalter im Schaltschrank*
· Für Tragschiene DIN EN 60715 TH35

*In Anlagenteilen, bei denen nach dem Abschalten des Hauptschalters noch Betriebsmittel unter Spannung stehen, müssen diese nach DIN VDE 0105-1 und IEC 204-1/EN 60204-1/DIN VDE 0113 Teil 1 sowie der Unfallverhütungs-Vorschrift VBG 4 gekennzeichnet werden. Für diesen Einsatzfall ist eine Steckdose mit gelber Gehäusefarbe einzusetzen.
Ausführung: ohne LED-Anzeige
Farbe: Zinkgelb* (RAL 1018)
