Beschreibung

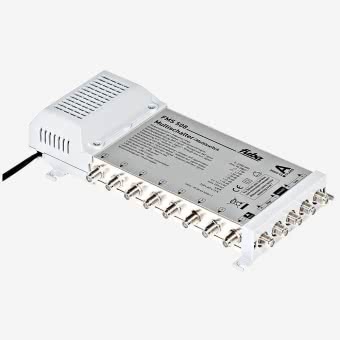

Der Fuba FMS 508 ist ein Multischalter zur Verteilung von vier Satelliten-ZF-Ebenen (ein Quattro-LNB) und einem terrestrischen Eingang auf acht Teilnehmer. Die geringe Durchgangsdämpfung des Satellitensignals ermöglicht die Gestaltung ausgedehnter Verteilnetze. Die hohe Entkopplung der Übertragungsebenen und der Teilnehmeranschlüsse gewährleisten eine hohe Signalqualität für jeden Teilnehmer.
Dieser Multischalter bietet eine kostengünstige Lösung für die einfache Installation von kleinen und mittleren Satelliten-ZF-Verteilanlagen, ohne auf die hohen Fuba-Qualitätsstandards zu verzichten.
- zum Anschluss an ein Quattro-LNB
- zur Verteilung von 4 Satelliten-ZF-Ebenen und 1 terrestrischen Eingang auf 8 Teilnehmer
- hohe Ausgangspegel durch integrierte Satellitensignal-Verstärker
- geringe terrestrische Durchgangsdämpfung
- hohe Entkopplung zwischen den Ein- und Ausgängen
- hohe Linearität und Rückflussdämpfung
- vollständige SMD-Bestückung der Platinen
- leistungsstarkes Schaltnetzteil
Eingänge Satellit 4 F-Buchsen
Eingang terrestrisch 1 F-Buchse
Eingangsfrequenzbereich Sat. 950...2250 MHz
Eingangsfrequenzbereich terr. 88...862 MHz
Verstärkung Terrestrik -3 (± 2) dB
Durchgangsdämpfung Sat. +2...-2 dB
Durchgangsdämpfung terr. -17...+/-2
Ausgangspegel terr. max. max. 96 dBµV
Entkopplung Ausgänge Sat. > 30 dB
Rückflussdämpfung > 10 dB
Ausgänge 8 F-Buchsen
Ausgangsfrequenzbereich 5...2250 MHz
Ausgangspegel Sat. max. max. 96 dBµV
LNB-Spannungsversorgung 4 x 13,5 V
LNB-Strom max. max. 250 mA
Schaltmethode 13/18 V, 0/22 KHz
Netzversorgung 230 V/50...60 Hz
Leistungsaufnahme max. 7,0 W
Umgebungstemperatur -10...+55°C
Maße B x H x T 247 x 165 x 50 mm
aktiv ja
Frequenzbereich Rückweg 5...65 MHz
Entkopplung Sat./terr. > 27 dB
Entkopplung H/V > 30 dB
Entkopplung Ausgang terr. > 25 dB
Dämpfung Rückweg 19 (± 2) dB
Gewicht 660 g
