Beschreibung

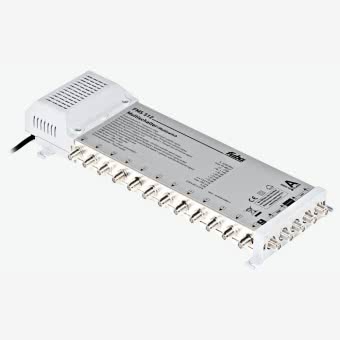

Der Fuba FMS 512 Multischalter dient der Verteilung von vier Satelliten-ZF-Ebenen (ein Quattro-LNB) und einem terrestrischen Eingang auf 12 Teilnehmer. Jedem Teilnehmer stehen durch Programmierung der Schaltkriterien 14 / 18 V, 0 / 22 kHz alle Übertragungsebenen unabhängig voneinander zur Verfügung. Die geringe Durchgangsdämpfung des Satellitensignals ermöglicht die Gestaltung ausgedehnter Verteilnetze. Die hohe Entkopplung der Übertragungsebenen und der Teilnehmeranschlüsse gewährleisten eine hohe Signalqualität für jeden Teilnehmer.
Diese Multischalter bieten eine kostengünstige Lösung für die einfache Installation von kleinen und mittleren Satelliten-ZF-Verteilanlagen, ohne auf die hohen Fuba-Qualitätsstandards zu verzichten.
- zum Anschluss an ein Quattro-LNB
- zur Verteilung von 4 Satelliten-ZF-Ebenen und 1 terrestrischen Eingang auf 12 Teilnehmer
- hohe Ausgangspegel durch integrierte Satellitensignal-Verstärker
- geringe terrestrische Durchgangsdämpfung
- hohe Entkopplung zwischen den Ein- und Ausgängen
- hohe Linearität und Rückflussdämpfung
- vollständige SMD-Bestückung der Platinen
- leistungsstarkes Schaltnetzteil
Eingänge Satellit 4 F-Buchsen
Eingang terrestrisch 1 F-Buchse
Eingangsfrequenzbereich Sat. 950...2250 MHz
Eingangsfrequenzbereich terr. 88...862 MHz
Verstärkung Terrestrik -4 (± 2) dB
Durchgangsdämpfung Sat. +2...-2 dB
Durchgangsdämpfung terr. -18...+/-2
Ausgangspegel terr. max. max. 95 dBµV
Entkopplung Ausgänge Sat. > 30 dB
Rückflussdämpfung > 10 dB
Ausgänge 12 F-Buchsen
Ausgangsfrequenzbereich 5...2250 MHz
Ausgangspegel Sat. max. max. 95 dBµV
LNB-Spannungsversorgung 4 x 13,5 V
LNB-Strom max. max. 250 mA
Schaltmethode 13/18 V, 0/22 KHz
Netzversorgung 230 V/50...60 Hz
Leistungsaufnahme max. 7,3 W
Umgebungstemperatur -10...+55°C
Maße B x H x T 327 x 165 x 50 mm
aktiv ja
Frequenzbereich Rückweg 5...65 MHz
Entkopplung Sat./terr. > 27 dB
Entkopplung H/V > 30 dB
Entkopplung Ausgang terr. > 25 dB
Dämpfung Rückweg 20 (± 2) dB
Gewicht 920 g
