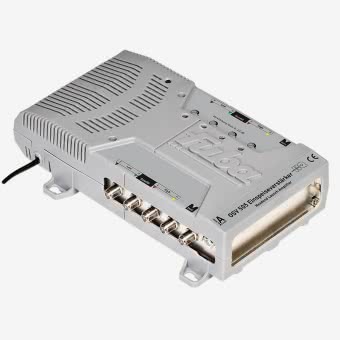

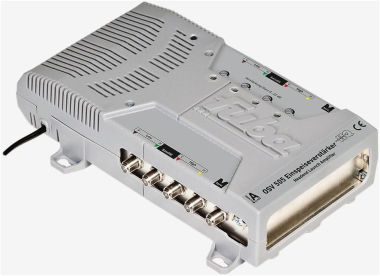

Der Fuba Einspeiseverstärker OSV 505 ist für den Einsatz in Anlagen mit kaskadierbaren Multischaltern mit vier Satelliten-Stammleitungen und passiver terrestrischer Niederführung gedacht. Er bietet ein Höchstmaß an Betriebssicherheit und Langlebigkeit.

Die hohe Entkopplung zwischen den Ein- und Ausgängen sowie 100%-SMD-Bestückung der Platinen garantieren den problemlosen Dauerbetrieb. Zudem wird durch das Druckgussgehäuse und der zusätzlichen Kunststoffummantelung eine hohe Abschirmung gewährleistet.

- Verstärkung 0...22 dB regelbar
- Ausgangspegel max. 108 dBµV
- Abschirmungsfaktor Klasse A
- Rückflussdämpfung >10...>12 dB
- Spannungsversorgung int. Schaltnetzteil mit Kontroll-LED 230V AC/±20%, 50...60 Hz
- Eingänge Satellit 4
- Eingangsfrequenzbereich Sat. 950...2250 MHz
- Eingang terrestrisch 1
- Eingangsfrequenzbereich terr. 5...862 MHz
- Entkopplung Satellit/Satellit > 35 dB
- Durchgangsdämpfung terr. 1 dB
- Stammleitung Sat./terr. 4 / 1
- LNB-Spannungsversorgung 4 x 13,5 V DC
- LNB-Strom max. max. 1000 mA
- Leistungsaufnahme max. 25 W
- Umgebungstemperatur -40...+60° C
- Maße B x H x T 280 x 122 x 65 mm
- Gewicht 900 g
- Ausgangsfrequenzbereich Sat 950....2250 MHz
- Ausgangsfrequenzbereich terrestrisch 5...862 MHz
