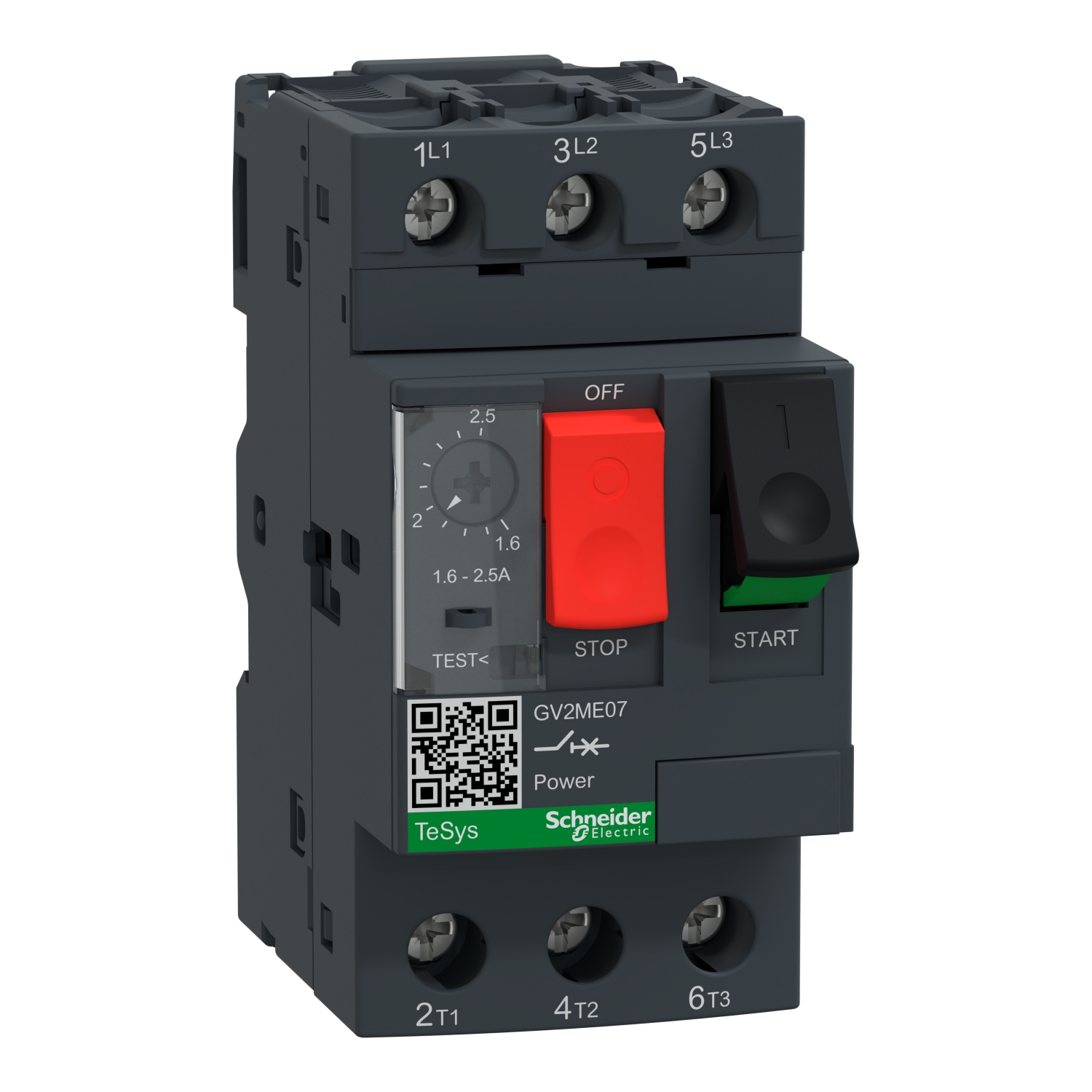

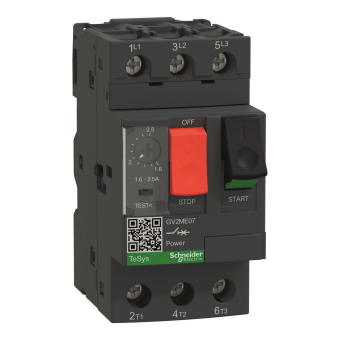

GS Motorschutzschalter GV2ME07
C Tesys 1,6-2,5A
Artikel
071883
Lieferanten Typ
GV2ME07
Lieferanten Artikel
GV2ME07
Beschreibung
Motorschutzschalter GV2
Eine einfache Lösung, den Motor beim Anlauf zu steuern und zu
schützen:
· für Motorabgänge bis 40 kW/400V
· zum Schalten von Dauerströmen bis 80 A
Systembeschreibung
Durch Zusatzbauteile lassen sich folgende wichtige Funktionen
herstellen:
· Hauptschalter durch Verschließvorrichtung in der AUS-Stellung
· NOT-AUS-Einrichtung durch aufschraubbaren Schlagtaster (Gehäuse)
· Schutz gegen selbstständiges Wiederanlaufen nach
Spannungsausfällen durch Unterspannungsauslöser
Motorschutzschalter GV2-ME
· Mit thermischem und magnetischem Auslöser
· Betätigung über Taster
· Bemessungsspannung 400 V, nach AC-3
· Anschluss: Schraubklemmen
Einstellbereiche: 1,6...2,5 A
Nennbetriebsleistung d. Motoren in AC 3: 0,75 kW
Artikeleigenschaften
Zolltarif-Nr.
85362010
Reach
2022-02-15 - Ja
Ursprungs-Land
FR
WEEE-Land
DE
WEEE-Nummer
33842582
Überlastauslöser Stromeinstellung
1.6 - 2.5 A
Einstellbereich des unverzögerten Kurzschlussauslösers
33.5 - 33.5 A
Mit thermischem Schutz
Phasenausfallempfindlich
Auslösetechnik
thermomagnetisch
Bemessungsbetriebsspannung
230 - 690 V
Bemessungsdauerstrom Iu
2,5 A
Bemessungsbetriebsleistung bei AC-3, 230 V
0,37 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0,75 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung des Betätigungselements
Drucktaster
Gerätebauart
Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter
Mit integriertem Unterspannungsauslöser
Polzahl
3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
100 kA
Schutzart (IP)
IP20
Höhe
89 mm
Breite
45 mm
Tiefe
78,2 mm
