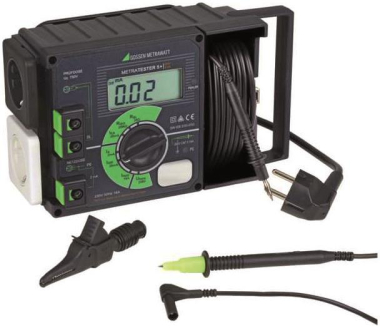

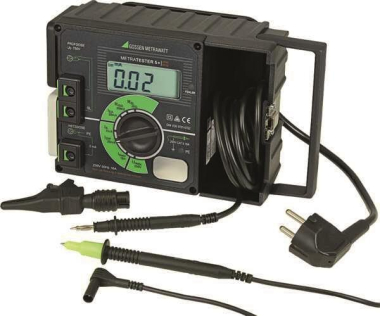

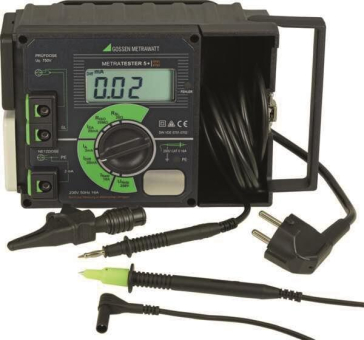

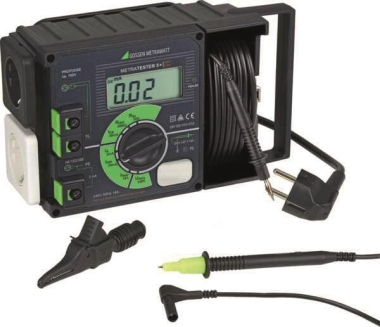

Gossen Gerätetester METRATESTER 5+
Prüfgerät DIN VDE0701/0702 M700D
Beschreibung
METRATESTER 5+
Prüfgerät DIN VDE 0701-0702
Anwendung:
Prüfen der elektrischen Sicherheit elektrischer Betriebsmittel: nach DIN VDE 0701-0702: 2008
durch Messung von
· Schutzleiterwiderstand
· Isolationswiderstand
· Schutzleiterstrom
- Methode Ersatz-Ableitstrom
- Methode Differenzstrom
· Berührungsstrom (Spannungsfreiheit durch Strommessung)
Merkmale:
Komfortabler Anschluss
Das Prüfgerät ist zum Prüfen und Messen von instand gesetzten oder geänderten Geräten vorgesehen. Der Prüfling wird hierzu über die Prüfsteckdose an das Prüfgerät angeschlossen. Die Sicherheits-Schnellspannbuchsen sind parallel zur Prüfsteckdose geschaltet und ermöglichen ein Messen an Prüflingen ohne Schutzkontaktstecker bzw. an fest angeschlossenen Prüflingen. Zur Prüfung der Spannungsfreiheit berührbarer leitfähiger Teile und zum Messen von Verbraucherströmen wird der Prüfling an die Netzsteckdose des Prüfgerätes angeschlossen.
Kontaktfläche für Fingerkontakt
Über eine Kontaktfläche für Fingerkontakt kann das Schutzleiterpotenzial überprüft werden. Die Signallampe PE leuchtet, wenn zwischen der berührten Kontaktfläche und dem Schutzkontakt des Netzanschlusssteckers eine Potenzialdifferenz von mehr als 100 V besteht.
Robuster Geräteaufbau
Das handliche Gerät besitzt ein kompaktes Kunststoffgehäuse mit einklappbarem Tragegriff. Netzkabel und Messleitung sind fest angeschlossen. Das Netzkabel kann auf einer Vorrichtung auf der Gehäuserückseite aufgewickelt und die Messleitung in einem integrierten Kabelfach untergebracht werden. Mit dem Drehschalter wird die Messgröße gewählt.
Sicherheitseinrichtungen
Ein Überlastschutz (thermisch) bis 253 V in allen Bereichen (ausgenommen 16 A). Das Prüfgerät ist nach Beseitigung der Überlast sofort wieder betriebsbereit. Die Übertemperatur wird auf der LCD angezeigt. Die Signallampe PE signalisiert, ob Spannung am Netzschutzleiter anliegt.
Anzeigefunktionen
Alle Messwerte werden auf einer großen Digitalanzeige gut ablesbar ausgegeben und darüber hinaus Grenzwertüberschreitungen optisch und zum Teil akustisch signalisiert.
