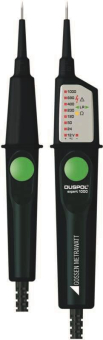

Gossen Spannungs u. Durchgangsprüfer

M611E DUSPOL expert analog 1000

Artikel
3912281
Lieferanten Typ
DUSPOL - expert 1000
Lieferanten Artikel
M611E

Beschreibung

DUSPOL expert 1000
Spannungsprüfer

· Spannungsprüfung
· Drehfeldprüfung
· Phasenprüfung
· Polaritätsprüfung
· Kabelbruchdetektor
· Durchgangsprüfung
· Lastzuschaltung über Vibrationsmotor
- zur Unterdrückung von Blindspannung
- zur Entladung von Kondensatoren
- zur Auslösung von 10/30 mA-Fi/RCD-Schutzschaltern
· Vibrationssignalisierung: der integrierte Motor mit Unwucht signalisiert seine Aktivität während der Lastprüfung durch Vibration im Prüfgriff
· Messstellenbeleuchtung
· Robuste Gehäuseausführung mit gummierter Grifffläche
· Schutzart IP 65

Anwendungen:
Die Geräte sind für Gleich- und Wechselspannungsprüfungen im Spannungsbereich von 12 V bis 1000 V ausgelegt. Es lassen sich mit diesen Geräten bei Gleichspannung Polaritätsprüfungen und bei Wechselspannung auch Phasenprüfungen vornehmen. Es zeigt die Drehfeldrichtung eines Drehstromnetzes an, sofern der Sternpunkt geerdet ist.

Messkategorie:
CAT IV 600 V / CAT III 1000 V

Störaussendung / Störfestigkeit: EN 61326 Teil 1

Angewandte Vorschriften und Normen
IEC 61010-1/ DIN EN 61010-1/ VDE 0411-1: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1 Allgemeine Anforderungen
DIN EN 61243-3 VDE 0682-401:2011-02 Arbeiten unter Spannung - Spannungsprüfer - Teil 3: Zweipoliger Spannungsprüfer für Niederspannungsnetze (IEC 61243-3:2009); Deutsche Fassung EN 61243-3:2010
DIN EN 60529 VDE 0470-1: Prüfgeräte und Prüfverfahren Schutzarten durch Gehäuse (IP-Code)
DIN EN 61326-1 VDE 0843-20-1: Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen

Technische Kennwerte:
Nennspannungsbereich: LED: 12 ... 1000 V AC/DC
Nennfrequenzbereich: 0 ... 500 Hz
Genauigkeit Spannungsm. Un ±15% (max. Anzeigefehler)
Anzeigestufen: LED: 12/24/50/120/230/400/690/1000 V AC/DC
Durchgangsprüfung: gelbe LED + Summer: optisch 0 ... 100 kOhm
Kabelbruchdetektor: gelbe LED blinkt/erlischt
Drehfeldrichtungsprüfung: grüne LED (> Un 230 V 50/60 Hz)
Außenleiter- (Phasen)prüfung: rote LED (> Un 230 V 50/60 Hz)
Polaritätsprüfung: LED: + / -
Direktanzeige ohne Drucktasterbetätigung: hochohmige Prüfung
Lastzuschaltung über Drucktasterbetätigung: niederohmige Prüfung (Zuschalten des Vibrationsmotors)
Bewusste Auslösung des FI/RCD-Schutzschalters: Prüfung an Außenleiter (Phase) gegen PE (Erde)
Beleuchtung: von Messstelle
Innenwiderstand Messkreis: 175 kOhm
maximale zulässige Einschaltdauer: 30 s, 240 s Pause
Stromversorgung: 2 x 1,5 V Micro, LR03/ AAA

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
90303370
Ursprungs-Land
IE
WEEE-Land
DE
WEEE-Nummer
72794336
Prüfart
2-polig
Spannungsanzeige
LED
Spannungsmessbereich
12 - 1000 V
Interne Grundlast
Last zuschaltbar
Drehfeldrichtungsanzeige
Durchgangsprüfung
Durchgangsanzeige
optisch
Widerstandsmessbereich
0 - 100 kOhm
Einpolige Phasenanzeige
Berührungslose Spannungserkennung
Momentanwertspeicher (Data Hold)
Hintergrundbeleuchtung der LC-Anzeige
Messspitzenschutz
Messstellenbeleuchtung
Verwendbar bei Niederschlägen
Stromversorgung
Batterie
Messkreiskategorie
CAT IV
