Beschreibung

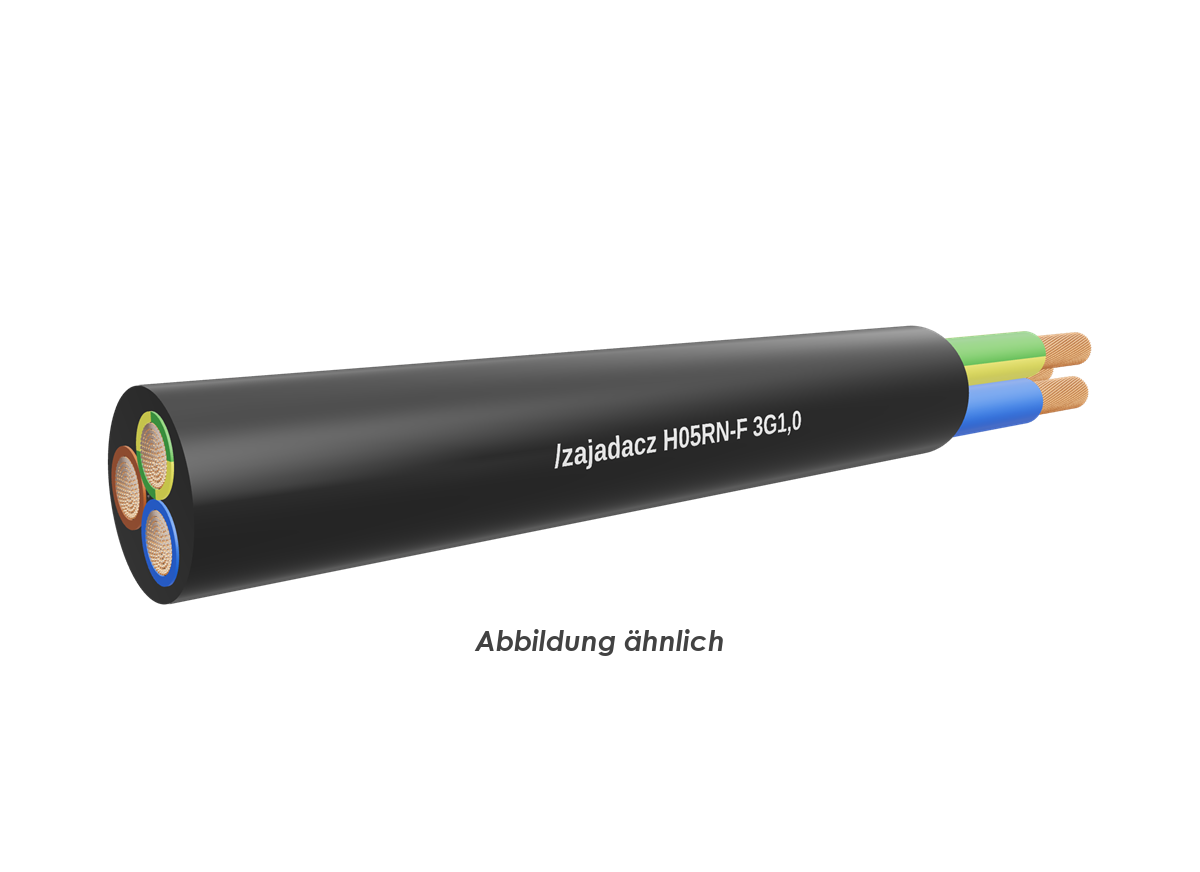

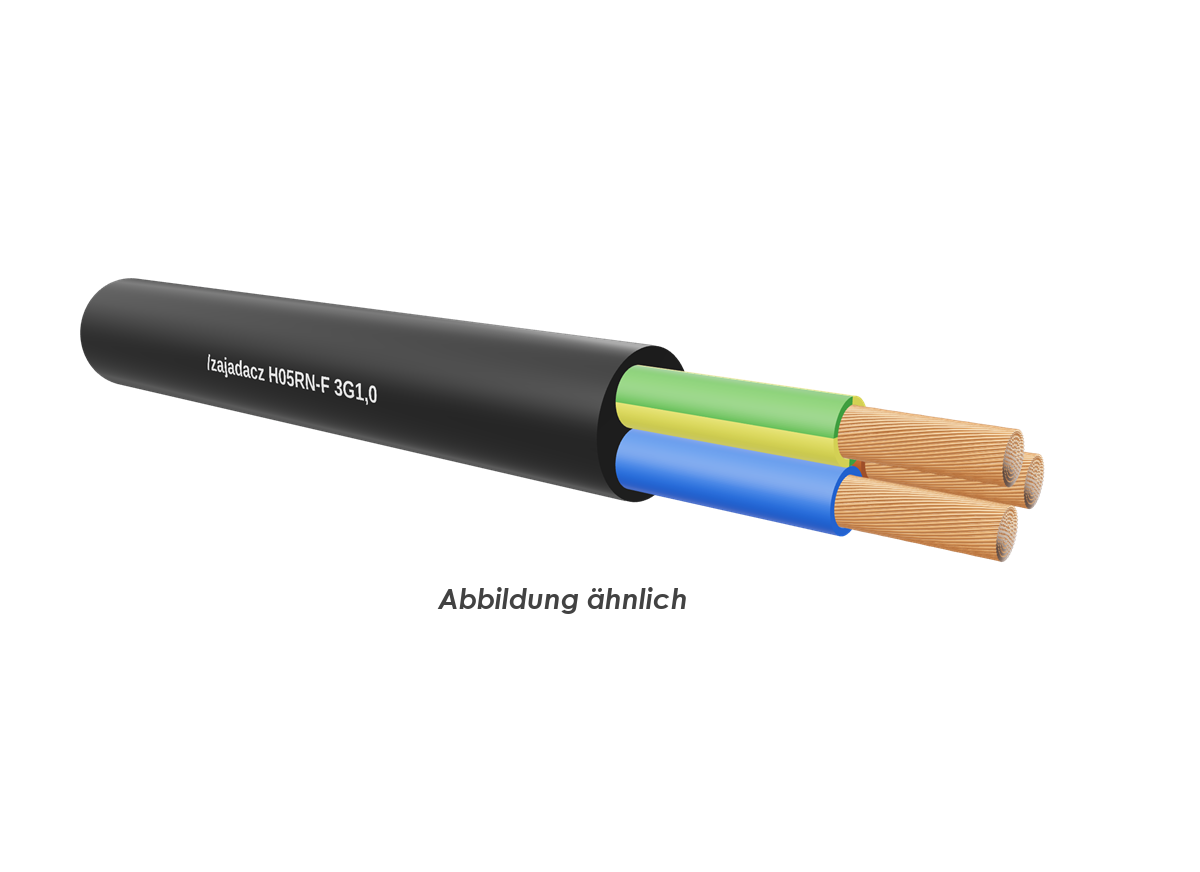

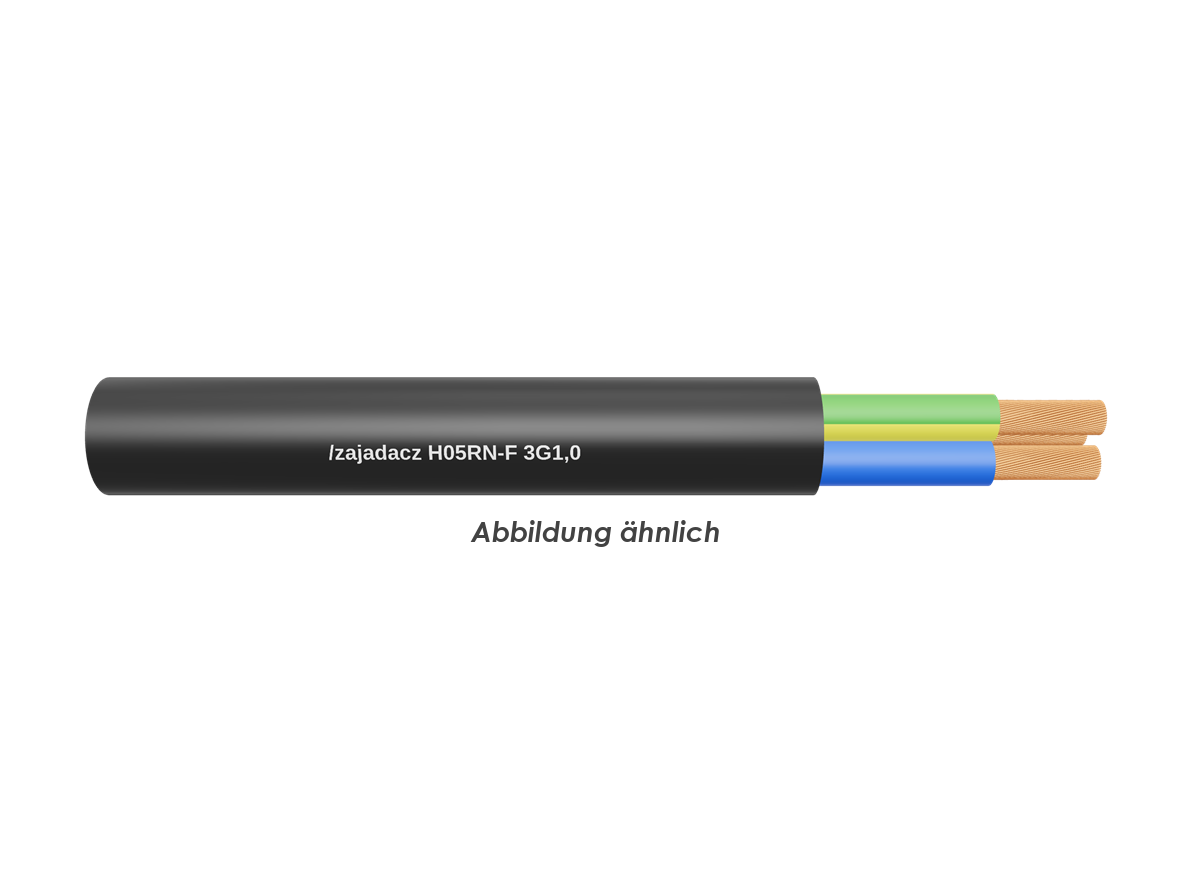

Leichte Gummischlauchleitung H05 RN-F nach VDE 0282-4
Anwendung
Diese Leitung wird für den Anschluss von Elektrogeräten bei mittleren, mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen sowie im Freien als Anschlussleitung für Gartengeräte wie Rasenmäher usw. verwendet. Sie dürfen mit Fetten und Ölen in Berührung kommen.
Aufbau
Leiter: Kupferlitze feindrähtig Klasse 5
blank oder verzinnt
Aderisolation: Gummimischung nach
VDE 0207 T. 20
Aderkennzeichnung: nach VDE 0293-308
Außenmantel: Gummimischung nach
VDE 0207 T. 21
Mantelfarbe: schwarz
Hinweis
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter
Technische Daten
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: -25 °C - +60 °C (beim Verlegen)
-40 °C - +60 °C (nach Verlegen)
Betriebstemp.: +60 °C (max.)
Biegeradius: 7,5 x Leitungsdurchmesser (min.)
Brandverhalten: nach VDE 0472 T. 804
Prüfart B (=IEC 332-1)
Ölbeständigkeit des
Mantels: nach VDE 0472 T. 803 Prüfart A
Ozonbeständigkeit: nach VDE 0472 T. 805 Prüfart A bzw
nach VDE 0472 T. 805 A1 Prüfart C
Leichte Gummischlauchleitung H05 RN-F nach VDE 0282-4
Anwendung
Diese Leitung wird für den Anschluss von Elektrogeräten bei mittleren, mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen sowie im Freien als Anschlussleitung für Gartengeräte wie Rasenmäher usw. verwendet. Sie dürfen mit Fetten und Ölen in Berührung kommen.
Aufbau
Leiter: Kupferlitze feindrähtig Klasse 5
blank oder verzinnt
Aderisolation: Gummimischung nach VDE 0207 T. 20
Aderkennzeichnung: nach VDE 0293-308
Außenmantel: Gummimischung nach VDE 0207 T. 21
Mantelfarbe: schwarz
Hinweis
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter
Technische Daten
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: -25 °C - +60 °C (beim Verlegen)
-40 °C - +60 °C (nach Verlegen)
Betriebstemp.: +60 °C (max.)
Biegeradius: 7,5 x Leitungsdurchmesser (min.)
Brandverhalten: nach VDE 0472 T. 804
Prüfart B (=IEC 332-1)
Ölbeständigkeit des
Mantels: nach VDE 0472 T. 803 Prüfart A
Ozonbeständigkeit: nach VDE 0472 T. 805 Prüfart A bzw
nach VDE 0472 T. 805 A1 Prüfart C
Aderzahl x Nennquerschnitt qmm: 3G1
Cu-Zahl (Kg/%m): 2,90
Außendurchmesser ca.: 7,2
Gewicht (kg/%m) ca.: 9,0
