Artikel
100209
Lieferanten Typ

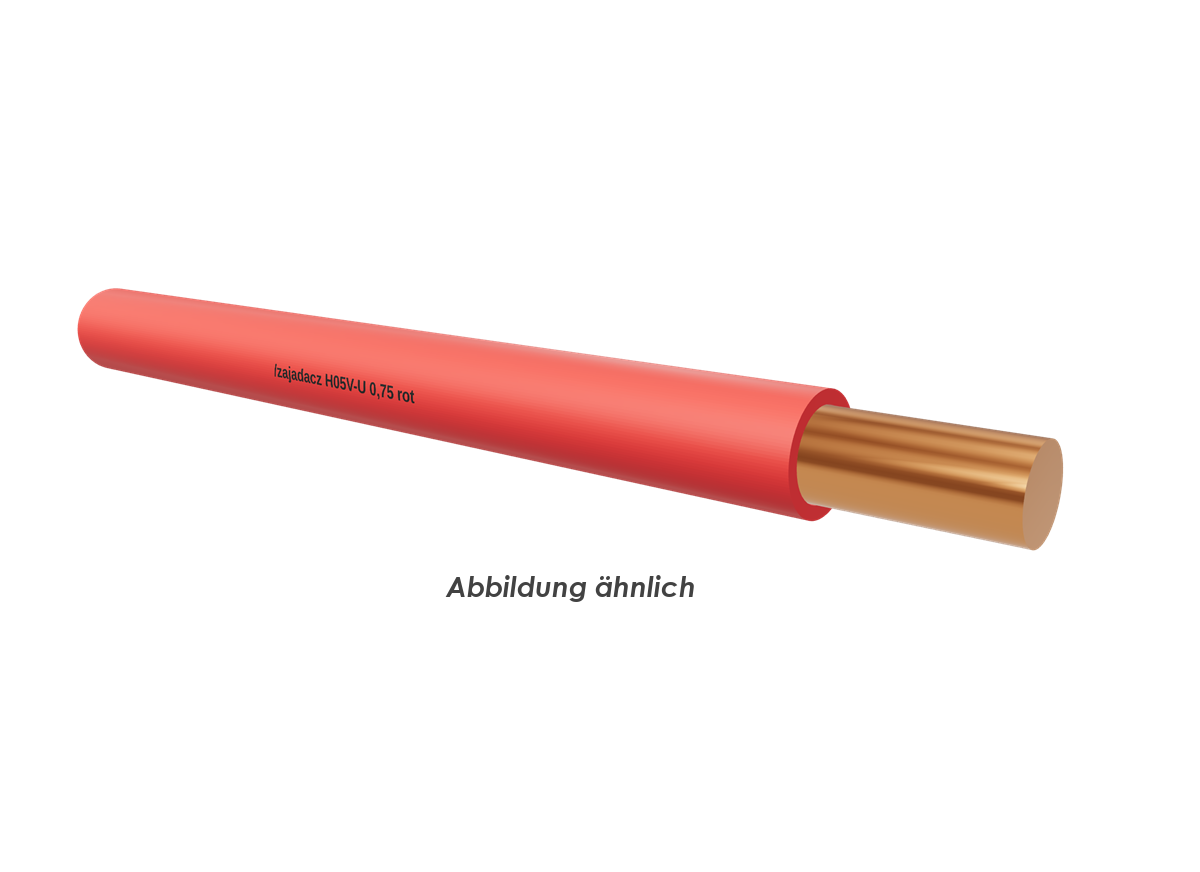

H05V-U 0,75 rot Eca
Lieferanten Artikel
H05V-U0,75RTRG
Beschreibung
PVC-Verdrahtungsleitung H05V-U nach VDE 0281-3
Anwendung:
Für die innere Verdrahtung von Geräten sowie bei geschützter Verlegung in und an Leuchten, in Rohren, in Röhren, auf und unter Putz, jedoch nur für Klingel- bzw. Signalanlagen werden diese PVC-Verdrahtungsleitungen verwendet.
Aufbau:
Leiter: Kupfer blank, eindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308
Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: +5 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +70 °C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)
Artikeleigenschaften
Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Nennquerschnitt
0,75 qmm
AWG-Querschnitt
19,00
Leiter-Durchmesser
0,98 mm
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Isolation
PVC
Schirm
Ader-Farbe
rot
Halogenfrei nach EN 50267-2-2
Flammwidrig
nach EN 60332-1-2
Raucharm nach EN 61034-2
Kältebeständig nach EN 60811-1-4
Ölbeständig nach EN 60811-2-1
Außendurchmesser ca.
2,10 mm
Zul. Kabelaußentemperatur, in Bewegung
+5 - +70 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - +70 °C
Nennspannung U0
300 V
Nennspannung U
500 V
