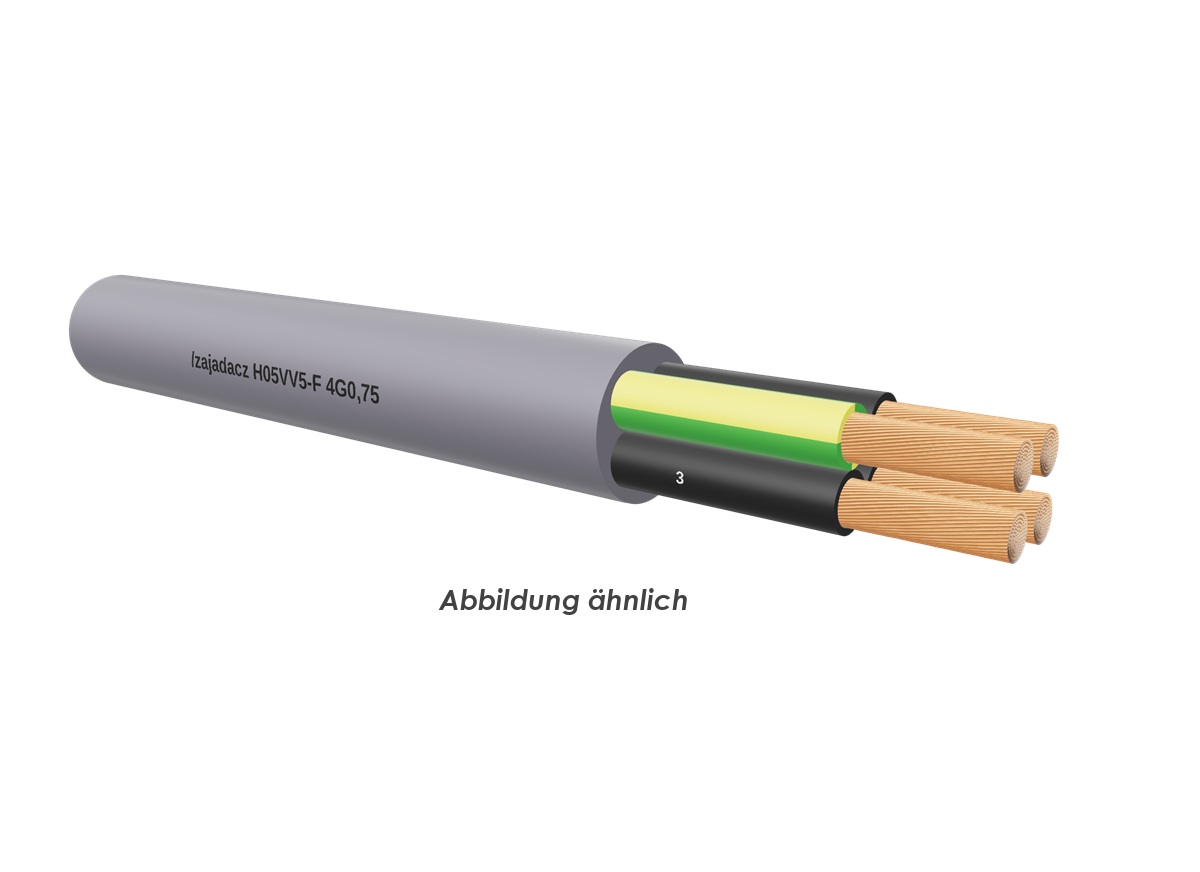

Steuerleitung H05VV5-F mit VDE/HAR-Zulassung ölbeständig

Anwendung:
Der Einsatz der ölbeständigen DIN VDE und HAR Steuerleitung H05VV5-F ist in vielen Industriebereichen vorgeschrieben. Die Type findet Anwendung z.B. im Werkzeug- und Verpackungsmaschinenbau, in der Förder- und Automatisierungstechnik, in der Automobilindustrie, in CNC-Bearbeitungszentren.

Aufbau:
Leiter: Kupferlitze blank, feindrähtig
 nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
 JZ = schwarze Adern mit fortlaufendem Ziffernaufdruck
 und grün-gelben Schutzleiter
 OZ = schwarze Adern mit fortlaufendem Ziffernaufdruck
 ohne Schutzleiter in Lagen verseilt
Mantel: PVC-Spezialmischung
 erhöhte Ölbeständigkeit
Farbe: grau

?Hinweis:
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 3000 V
Temperaturbereich: -5 °C bis +70 °C (bewegt)
 -40 °C bis +70 °C (nicht bewegt)
Biegeradius: 12,5 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804
 Prüfart B (IEC = 332-1)
Ölbeständigkeit: sehr gut nach DIN VDE 0281
 Teil 1
