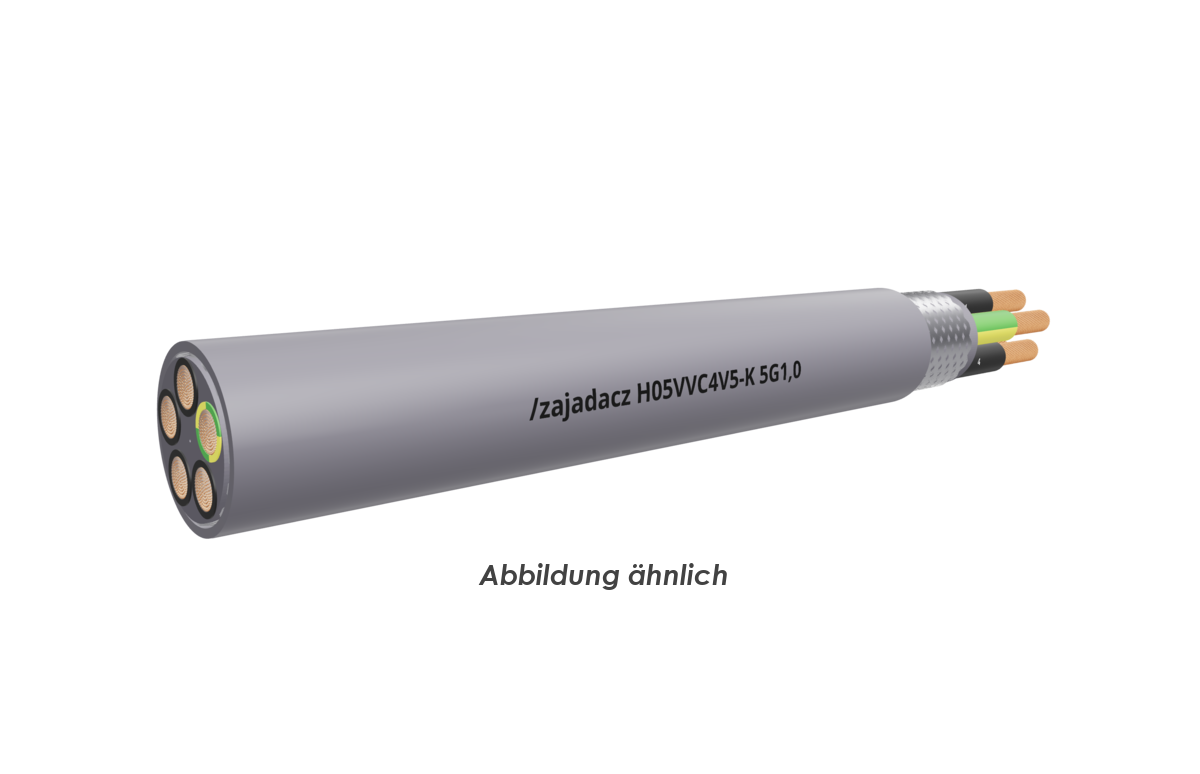

4-Norm-Leitung YSLY-CY UL-CSA-VDE/HAR-SEV, geschirmt
international genormt

Anwendung:
Der Einsatz der ölbeständigen DIN VDE und HAR Steuerleitung H05VVC4V5-K mit Cu-Gesamtabschirmung ist in vielen Industriebereichen vorgeschrieben. Die Type findet Anwendung z.B. im Werkzeug- und Verpackungsmaschinenbau, in der Förder- und Automatisierungstechnik, in der Automobilindustrie, in CNC-Bearbeitungszentren. Zur Optimierung der EMV-Eigenschaften sollte das Cu-Geflecht kreisrund angeschlossen werden.

EMV = Elektromagnetische Verträglichkeit

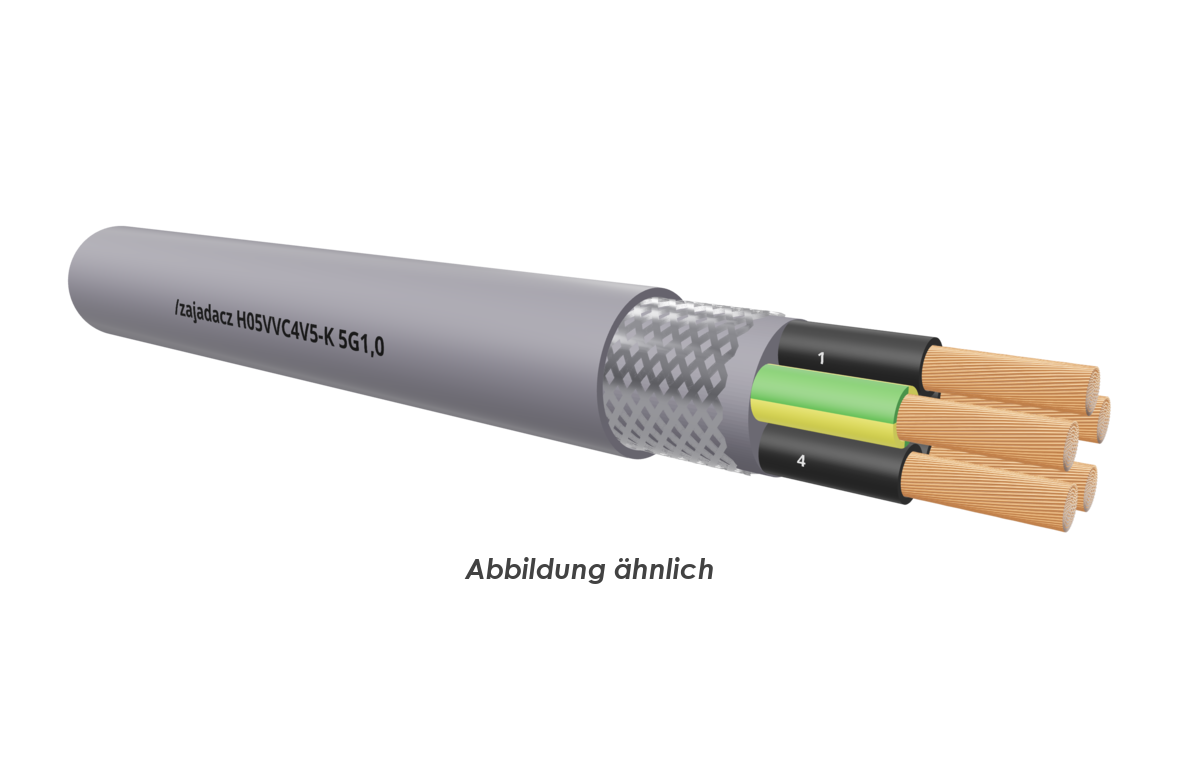

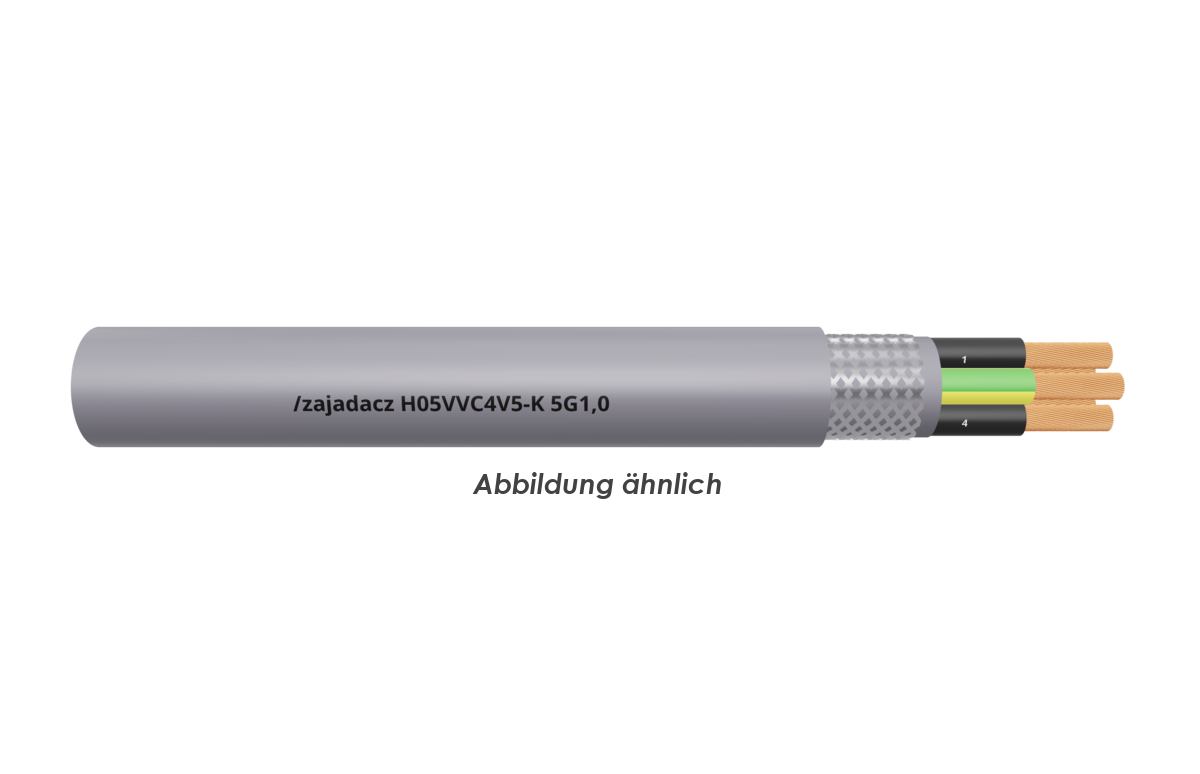

Aufbau:
Leiter: Kupferlitze blank,
feindrähtig nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
JZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck
und grün-gelben Schutzleiter
OZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck
ohne Schutzleiter in Lagen verseilt,
Innenmantel aus
Spezial-PVC-Mischung
Abschirmung: verzinntes Kupfergeflecht
Mantel: PVC-Spezialmischung
erhöhte Ölbeständigkeit
Farbe: grau

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 3000 V
Temperaturbereich: -5 °C bis +70 °C (bewegt)
-40 °C bis +70 °C (nicht bewegt)
Biegeradius: 20 x Leitungsdurchmesser
(flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804
Prüfart B (IEC = 332-1)
Ölbeständigkeit: sehr gut nach DIN VDE 0281
Teil 1

Hinweis:
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter
