Geräteanschlussleitung PUR H05BQ-F/H07BQ-F
nach DIN VDE 0282, Teil 10
Anwendung:

Im Freien und in trockenen und nassen Räumen und bei hohen mechanischen Beanspruchungen. Sie eignet sich für elektrische Handgeräte, wie Bohrmaschinen, Schleifhexen und andere Elektrowerkzeuge. Zum Steuern in der Stahlindustrie, Automobil- und Montanindustrie sowie in der chemischen Industrie, wo die Leitungen Mineralölen ausgesetzt sind und während des Einsatzes über scharfe Kanten, rauhe Böden und scharfe Metallspäne gezogen werden.

Aufbau:

Leiter: Kupferlitze blank,
 feindrähtig nach VDE 0295 Kl. 5
Aderisolation: Gummimischung
Aderkennzeichnung: VDE 0293-308
 in Lagen verseilt
Mantel: PUR
Farbe: orange

Hinweis:
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter

Technische Daten: H05BQ-F H07BQ-F

Nennspannung: 300/500 V 450/750 V
Prüfspannung: 2000 V 2500 V
Temperaturbereich: -40 °C – +80 °C (bewegt)
Biegeradius: 12,5 x Leitungsdurchmesser mind.
 (flexibler Einsatz)
Brennverhalten: schwer entflammbar

Produktvorteile:
- schnittfest
- hohe Abriebfestigkeit
- mikrobenfest
- ölbeständig
- kältebeständig

* VDE angelehnt

Hinweis: Bedruckungsservice auf Anfrage

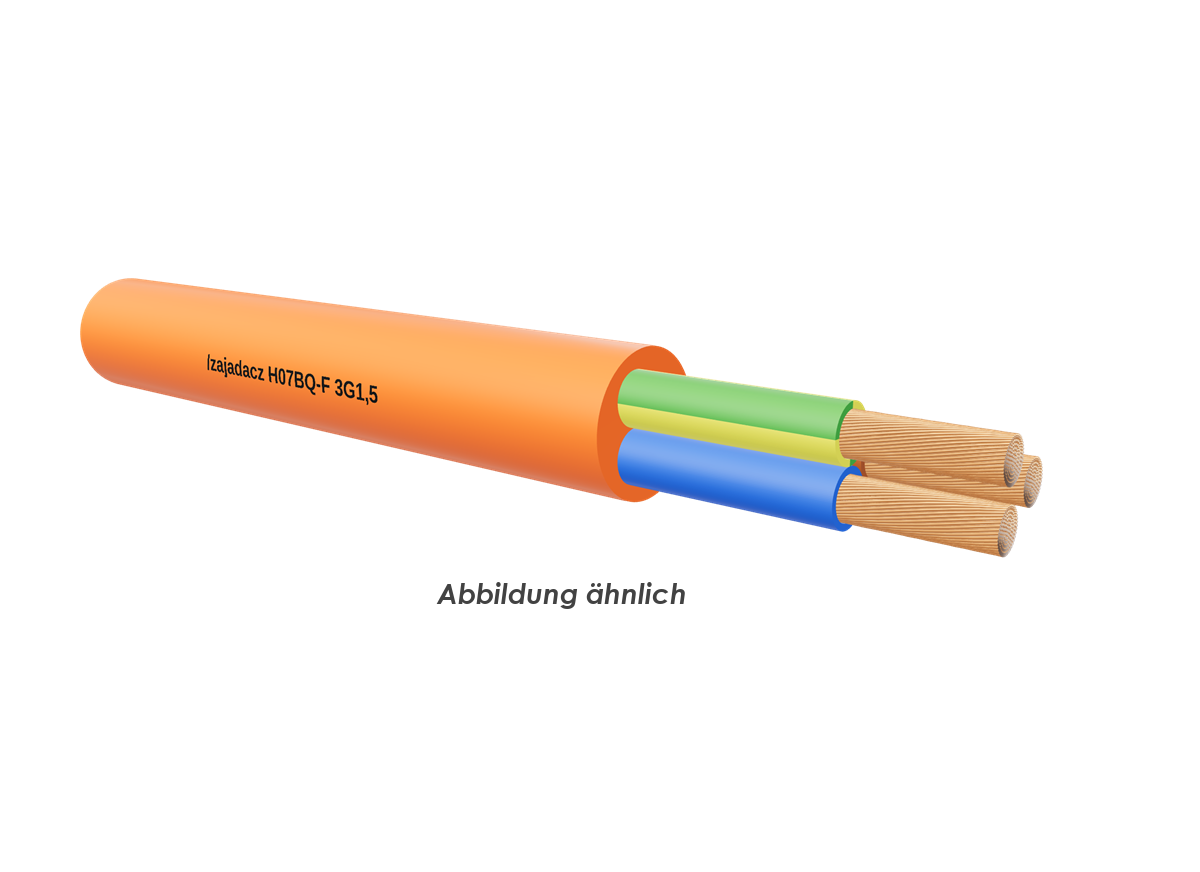

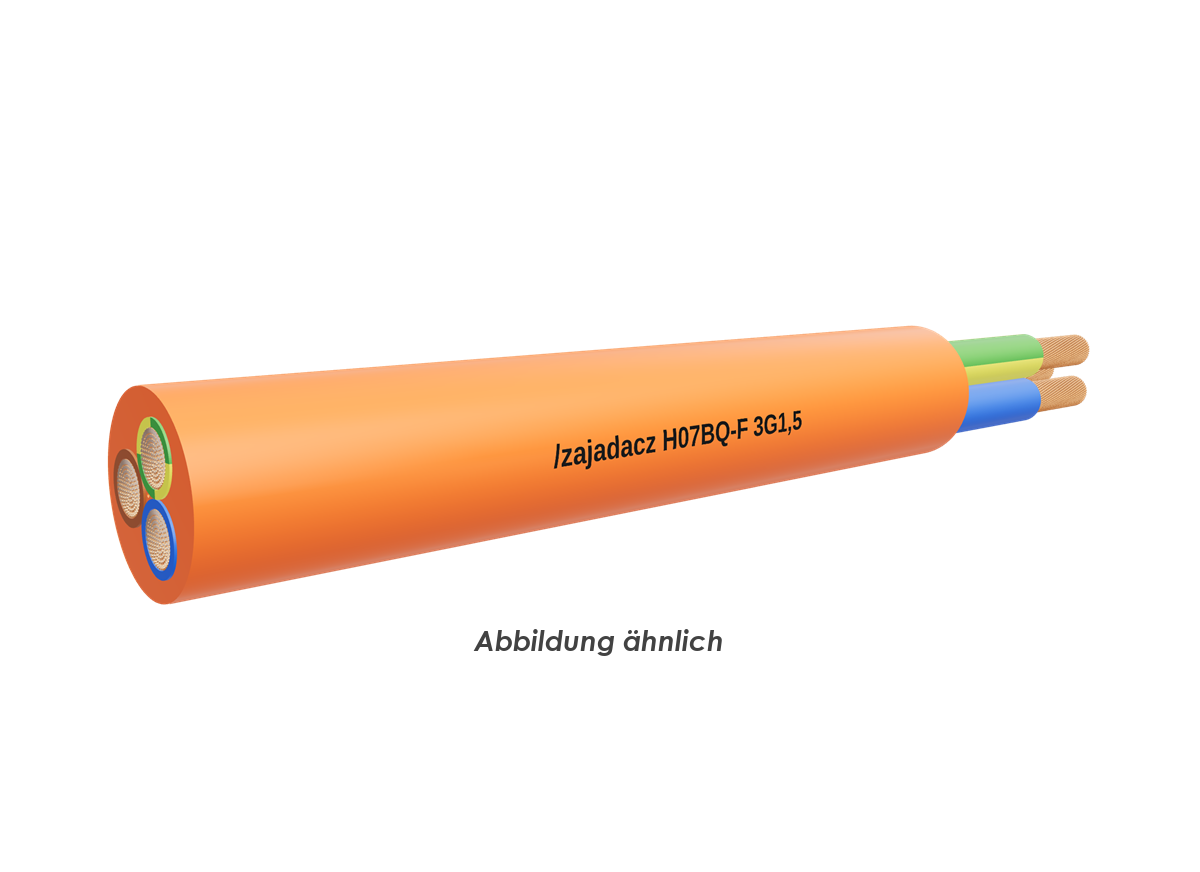

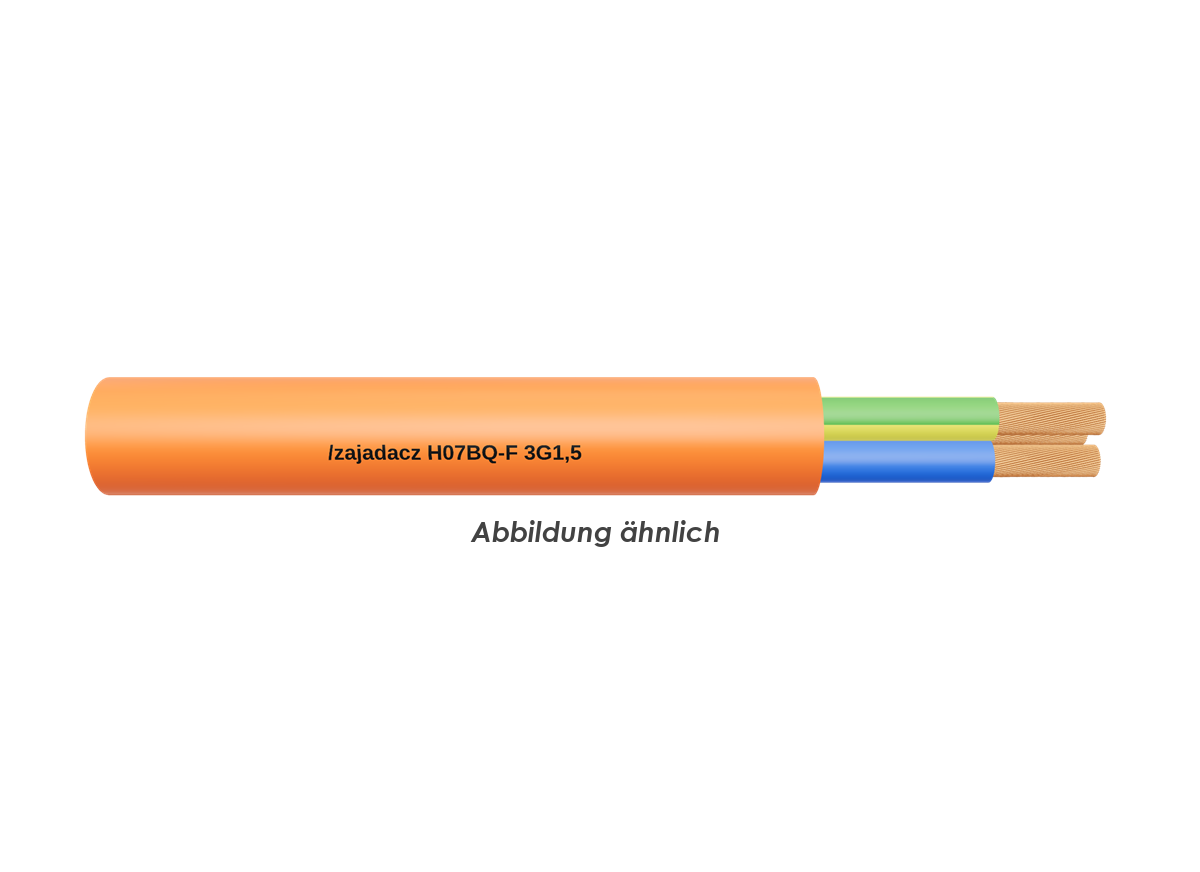

H07BQ-F
* VDE angelehnt
Aderzahl x Nennquerschnitt qmm: 3G1,5
Cu-Zahl (Kg/%m): 4,3
Außendurchmesser ca.: 8,9
Gewicht (kg/%m) ca.: 10,8
