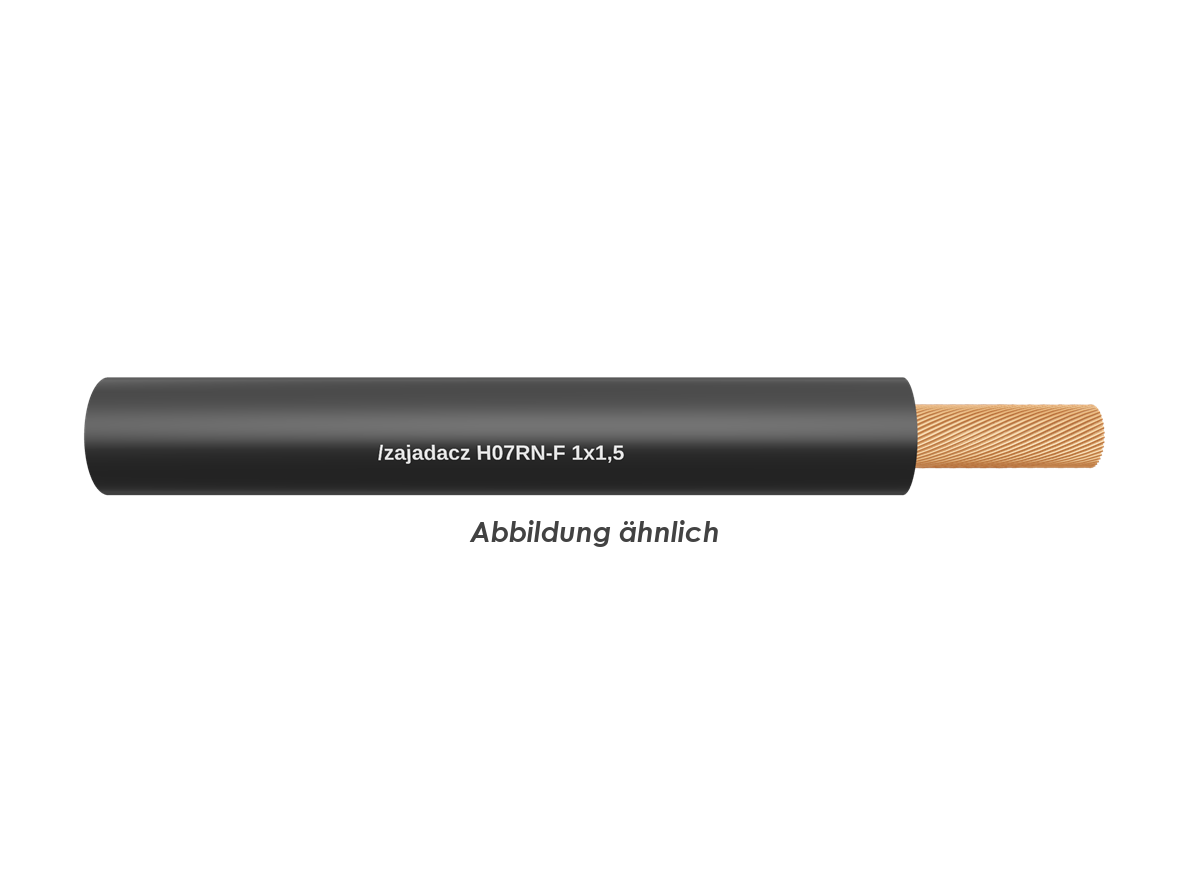

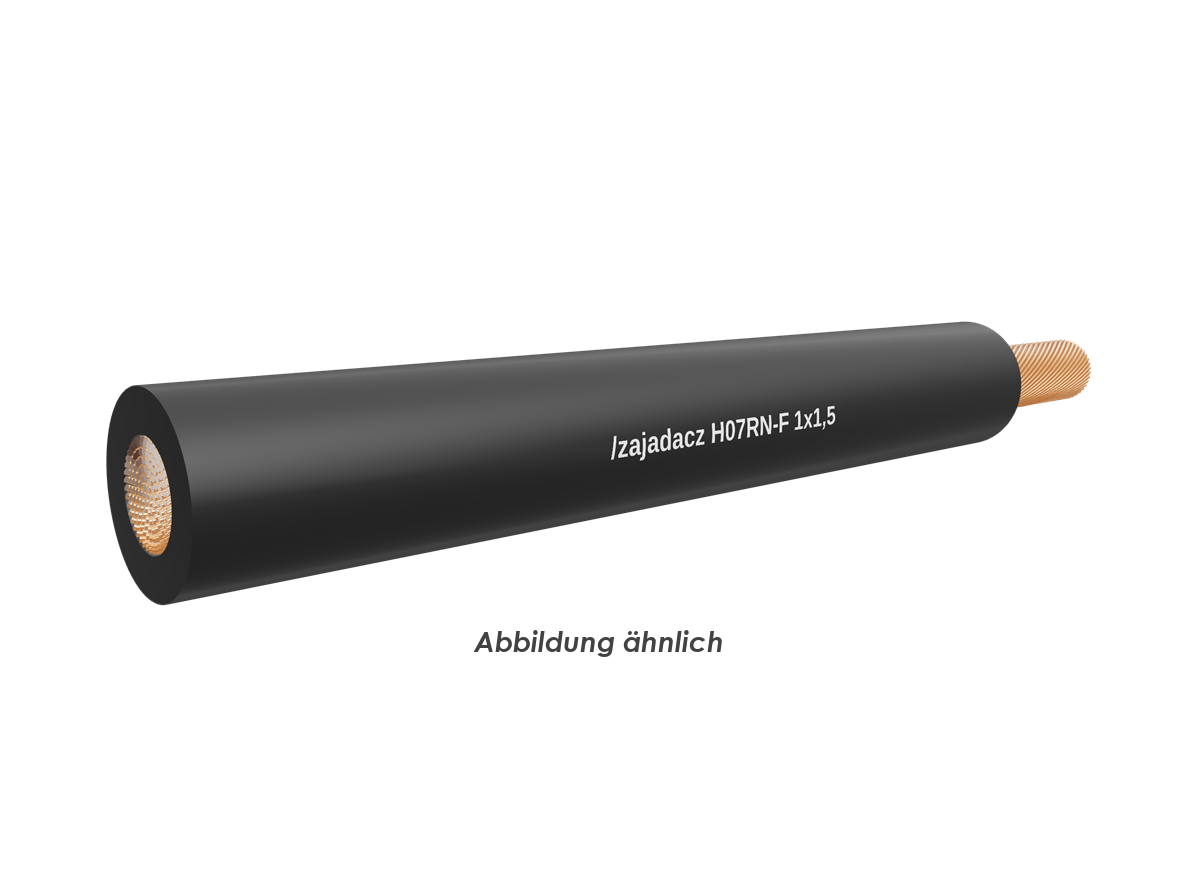

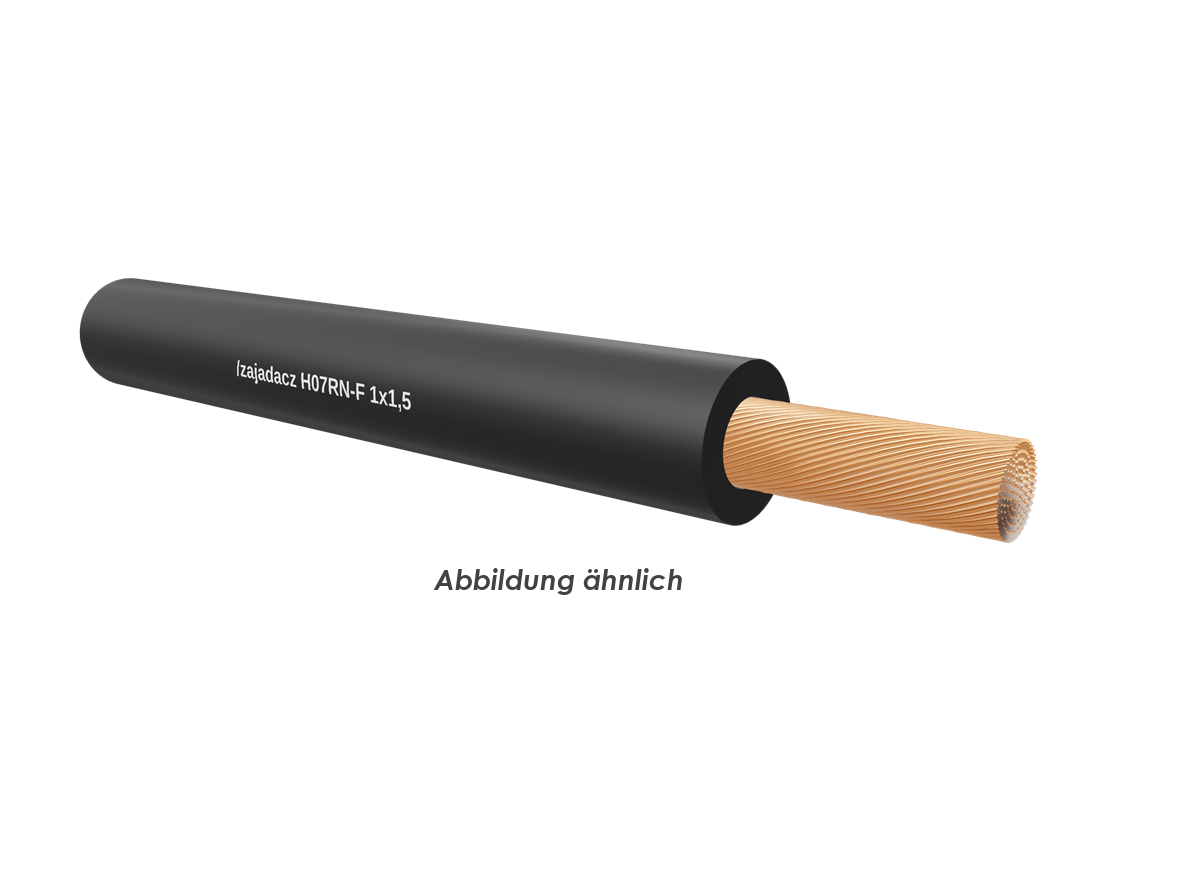

Schwere Gummischlauchleitungen H07 RN-F gemäß VDE 0282-4

Anwendung
Für den Anschluss von Betriebsmitteln unter sehr extremen Belastungen, sowohl in mechanischer als auch thermischer Hinsicht. Zum Beispiel für Geräte in landwirtschaftlichen, gewerblichen und feuergefährdeten Betriebstätten. Weiter werden sie für große Kochkessel, Heizplatten, Handleuchten, Elektrowerkzeuge wie Kreissägen, Bohrmaschinen, Heimwerkgeräte, aber auch für transportable Motoren oder Maschinen auf Baustellen oder in landwirtschaftlichen Betrieben usw. verwendet; einsetzbar auch für feste Verlegung, z.B. auf Putz, in provisorischen Bauten und Wohnbaracken; zulässig für direkte Verlegung auf Bauteilen von Hebezeugen, Maschinen usw.

Aufbau
Leiter: Kupferlitze feindrähtig Klasse 5
Aderisolation: Gummimischung nach VDE 0207 T. 20
Aderkennzeichnung: nach VDE 0293-308
Außenmantel: Gummimischung nach VDE 0207 T. 21
Mantelfarbe: schwarz

Hinweis
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter

Technische Daten
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: -25 °C - +80 °C (beim Verlegen)
 -25 °C - +80 °C (nach Verlegen)
Betriebstemp.: +80 °C (max.)
Biegeradius: 6 x Leitungsdurchmesser (min.)
Dauerzugbelastung: max. 15 N/mm² unter Berücksichtigung des
 Gesamt-Kupferquerschnitts
Brandverhalten: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Ölbeständigkeit
des Mantels: nach VDE 0472 T. 803 Prüfart A
Ozonbeständigkeit: nach VDE 0472 T. 805 Prüfart A bzw.
 nach VDE 0472 T. 805 A1 Prüfart C
