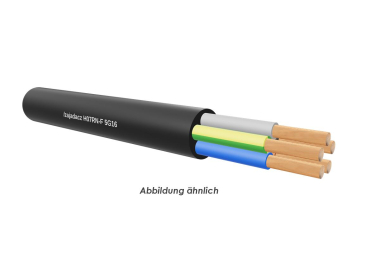

H07RN-F 5G16 Eca Trommel 500m

schwere Gummischlauchleitung

Hersteller
Artikel
110260 / Ersatz
Lieferanten Typ
H07RN-F 5G16 Trommel
Lieferanten Artikel
H07RN-F5G16TR500
Verpackungsabmessung (L x B x H)
1,25m x 0,89m x 1,25m
Gewicht inkl. Verpackung
700,00 kg

ARTIKELEIGENSCHAFTEN

Schwere Gummischlauchleitungen H07 RN-F gemäß VDE 0282-4

Anwendung
Für den Anschluss von Betriebsmitteln unter sehr extremen Belastungen, sowohl in mechanischer als auch thermischer Hinsicht. Zum Beispiel für Geräte in landwirtschaftlichen, gewerblichen und feuergefährdeten Betriebstätten. Weiter werden sie für große Kochkessel, Heizplatten, Handleuchten, Elektrowerkzeuge wie Kreissägen, Bohrmaschinen, Heimwerkgeräte, aber auch für transportable Motoren oder Maschinen auf Baustellen oder in landwirtschaftlichen Betrieben usw. verwendet; einsetzbar auch für feste Verlegung, z.B. auf Putz, in provisorischen Bauten und Wohnbaracken; zulässig für direkte Verlegung auf Bauteilen von Hebezeugen, Maschinen usw.

Aufbau
Leiter: Kupferlitze feindrähtig Klasse 5
Aderisolation: Gummimischung nach VDE 0207 T. 20
Aderkennzeichnung: nach VDE 0293-308
Außenmantel: Gummimischung nach VDE 0207 T. 21
Mantelfarbe: schwarz

Hinweis
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter

Technische Daten
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: -25 °C - +60 °C (beim Verlegen)
 -40 °C - +60 °C (nach Verlegen)
Betriebstemp.: +60 °C (max.)
Biegeradius: 6 x Leitungsdurchmesser (min.)
Dauerzugbelastung: max. 15 N/mm2 unter Berücksichtigung des
 Gesamt-Kupferquerschnitts
Brandverhalten: nach VDE 0472 T. 804
 Prüfart B (=IEC 332-1)
Ölbeständigkeit
des Mantels: nach VDE 0472 T. 803 Prüfart A
Ozonbeständigkeit: nach VDE 0472 T. 805 Prüfart A bzw.
 nach VDE 0472 T. 805 A1 Prüfart C

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Nennquerschnitt
16,00 qmm
Leiter-Klasse
Kl.5 = feindrähtig
Ader-Zahl
5
Ader-Isolation
Gummimischung
Ader-Kennzeichnung
Farbe
Schutzleiter
Ja
Schirm
Nein
Mantel-Material
Gummimischung
Mantel-Farbe
schwarz
Ausführung
rund
Raucharm nach EN 61034-2
Nein
Halogenfrei nach EN 50267-2-2
Nein
Flammwidrig
nach EN 60332-1-2
Ölbeständig nach EN 60811-2-1
Ja
Außendurchmesser ca.
26,90 mm
Zul. max. Leitertemperatur
+80 °C
Zul. Kabelaußentemperatur, in Bewegung
-25 - +80 °C
Zul. Kabelaußentemperatur, fest verlegt
-25 - +80 °C
Nennspannung U0
450 V
Nennspannung U
750 V
