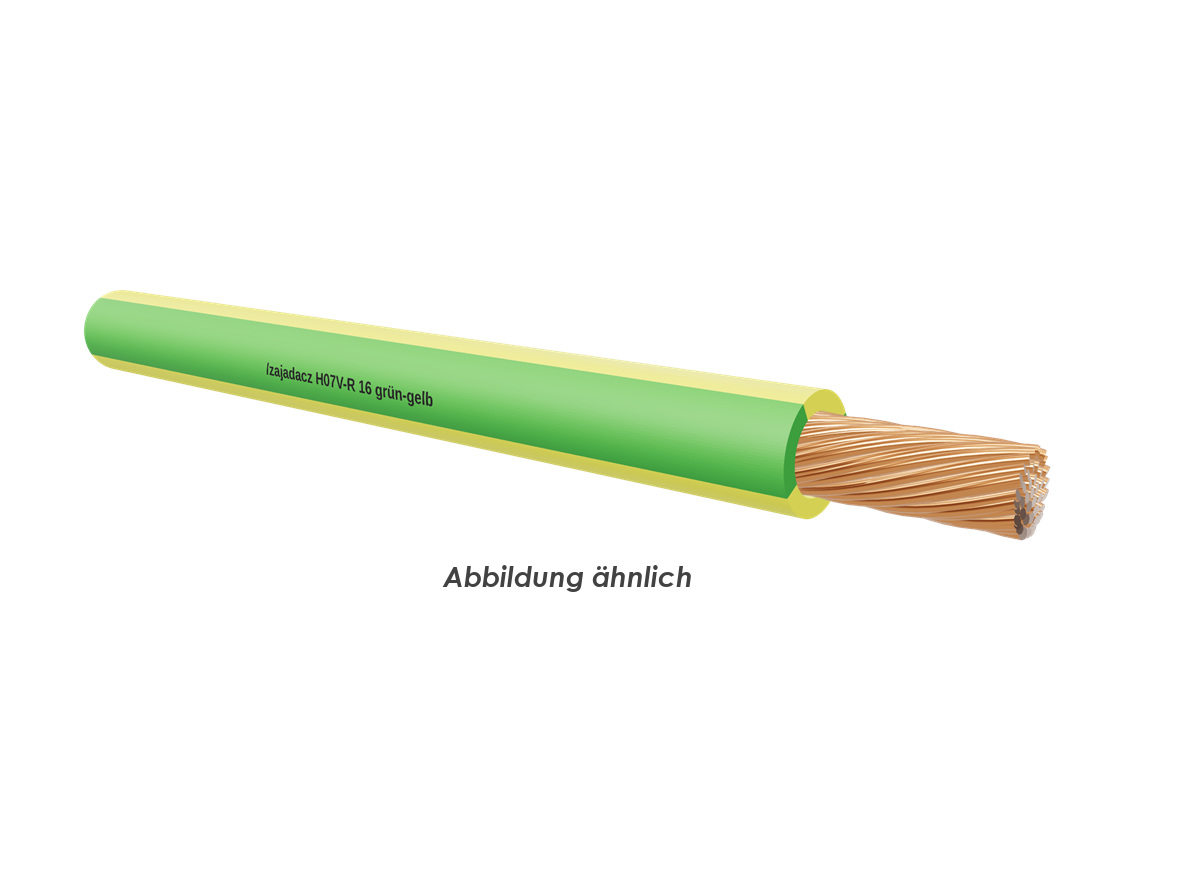

H07V-R 16 grün-gelb Ring 100m

RAL 6018/1021

Artikel
100282
Lieferanten Typ
H07V-R 16 grün-gelb
Lieferanten Artikel
H07V-R16GNGE

Beschreibung

PVC-Verdrahtungsleitung, H07V-R nach VDE 0281-3
Anwendung:
Verlegung in trockenen Räumen, Schalt- und Verteilungsanlagen sowie in Rohren,
auf und unter Putz sowie in geschlossenen Installationskanälen.
Folgende Verwendungsmöglichkeiten sind für die Verlegung dieser PVC-Aderleitung
vorgesehen: Die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie die
Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde. Sie ist nicht
geeignet für die direkte Verlegung auf Pritschen, Rinnen oder Wannen.

Aufbau:
Leiter: Kupfer blank, mehrdrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308

Technische Daten:
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: +5°C-+70°C (beim Verlegen)
 -30°C-+70°C (nach Verlegen)
Betriebstemperatur: +70°C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
PVC-Verdrahtungsleitung, H07V-R nach VDE 0281-3
Anwendung:
Diese Leitungen sind bestimmt für die Verlegung in Rohren auf, in und unter Putz sowie in geschlossenen Installationkanälen. Zur inneren Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie für geschützte Verlegung in und an Leuchten.

Hinweis:
Diese Leitungen dürfen nicht zur direkten Verlegung auf Pritschen, Rinnen oder Wannen verwendet werden.

Aufbau:
Leiter: Kupfer blank, mehrdrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308

Technische Daten:
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: +5 °C - +70 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +70 °C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Aderzahl x Nennquerschnitt qmm: 16 GN/GE
Cu-Zahl (Kg/%m): 15,4
Außendurchmesser ca.: 6,8
Gewicht (kg/%m) ca.: 17,5
Farbe: grün/gelb

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Nennquerschnitt
16,00 qmm
AWG-Querschnitt
6,00
Leiter-Durchmesser
4,51 mm
Leiter-Klasse
Kl.2 = mehrdrähtig
Ader-Isolation
PVC
Schirm
Ader-Farbe
grün/gelb
Halogenfrei nach EN 50267-2-2
Flammwidrig
nach EN 60332-1-2
Raucharm nach EN 61034-2
Kältebeständig nach EN 60811-1-4
Ölbeständig nach EN 60811-2-1
Außendurchmesser ca.
6,80 mm
Zul. Kabelaußentemperatur, in Bewegung
+5 - +70 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - +70 °C
Nennspannung U0
450 V
Nennspannung U
750 V
