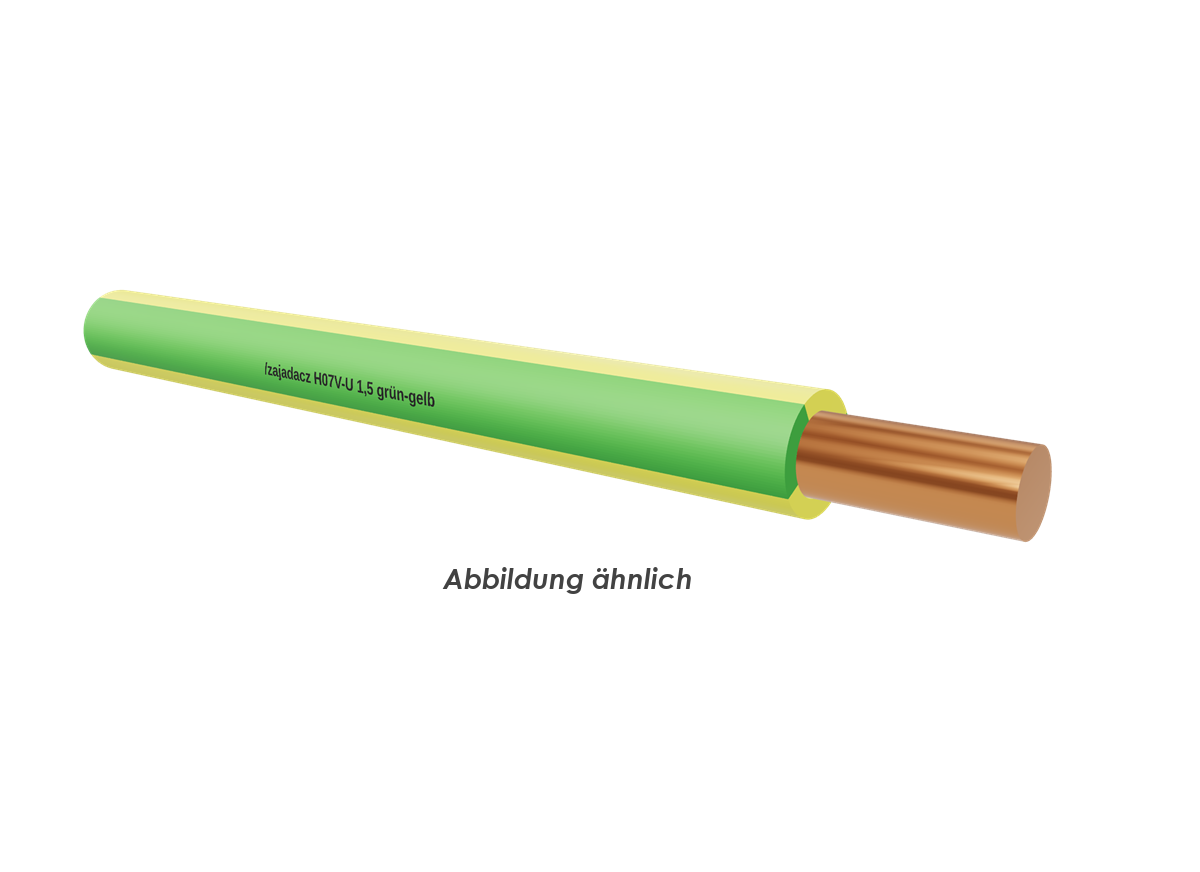

H07V-U 1,5 grün-gelb Eca Ring 100m

PVC Verdrahtl. starr RAL 6018/1021

Artikel
100222
Lieferanten Typ
H07V-U 1,5 grün-gelb
Lieferanten Artikel
H07V-U1,5GNGERG

Beschreibung

PVC-Verdrahtungsleitung H07V-U nach VDE 0281-3
Anwendung:
Verlegung in trockenen Räumen, Schalt- und Verteilungsanlagen sowie in Rohren, auf und unter Putz sowie in geschlossenen Installationskanälen. Für die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie für die geschützte Verlagerung in und an Leuchten mit einer Nennspannung bis 100 V Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde.

Aufbau:
Leiter: Kupfer blank, eindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308

Technische Daten:
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: +5°C-+70°C (beim Verlegen)
 -30°C-+70°C (nach Verlegen)
Betriebstemperatur: +70°C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
PVC-Verdrahtungsleitung, eindrähtig H07V-U nach VDE 0281-3
Anwendung:
Diese Leitungen sind bestimmt für die Verlegung in Rohren auf, in und unter Putz sowie in geschlossenen Installationkanälen. Zur inneren Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie für geschützte Verlegung in und an Leuchten.

Hinweis:
Diese Leitungen dürfen nicht zur direkten Verlegung auf Pritschen, Rinnen oder Wannen verwendet werden.

Aufbau:
Leiter: Kupfer blank, eindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308

Technische Daten:
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: +5 °C - +70 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +70 °C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Aderzahl x Nennquerschnitt qmm: 1,5 GN/GE
Cu-Zahl (Kg/%m): 1,44
Außendurchmesser ca.: 2,7
Gewicht (kg/%m) ca.: 2,0
Farbe: grün/gelb

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Nennquerschnitt
1,50 qmm
AWG-Querschnitt
16,00
Leiter-Durchmesser
1,38 mm
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Isolation
PVC
Schirm
Ader-Farbe
grün/gelb
Halogenfrei nach EN 50267-2-2
Flammwidrig
nach EN 60332-1-2
Raucharm nach EN 61034-2
Kältebeständig nach EN 60811-1-4
Ölbeständig nach EN 60811-2-1
Außendurchmesser ca.
2,70 mm
Zul. Kabelaußentemperatur, in Bewegung
+5 - +70 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - +70 °C
Nennspannung U0
450 V
Nennspannung U
750 V
